Dwa frezy trzpieniowe mogą wyglądać niemal identycznie, a mimo to w tym samym zadaniu działać zupełnie inaczej. Często różnicę stanowi powłoka. Powłoki frezów trzpieniowych to cienkie warstwy ochronne, które pomagają narzędziu skrawającemu radzić sobie z ciepłem, tarciem i zużyciem. W przypadku frezów trzpieniowych CNC wybór właściwej powłoki może oznaczać dłuższą trwałość narzędzia, czystsze wykończenie powierzchni i mniej nieoczekiwanych wymian narzędzi.
Ten przewodnik po powłokach frezów trzpieniowych w prosty sposób wyjaśnia, do czego służą powłoki frezów trzpieniowych z węglika spiekanego, czym różnią się najczęściej stosowane rodzaje i jak dobrać powłokę do obrabianego materiału.
Czym są powłoki frezów trzpieniowych i dlaczego są ważne?

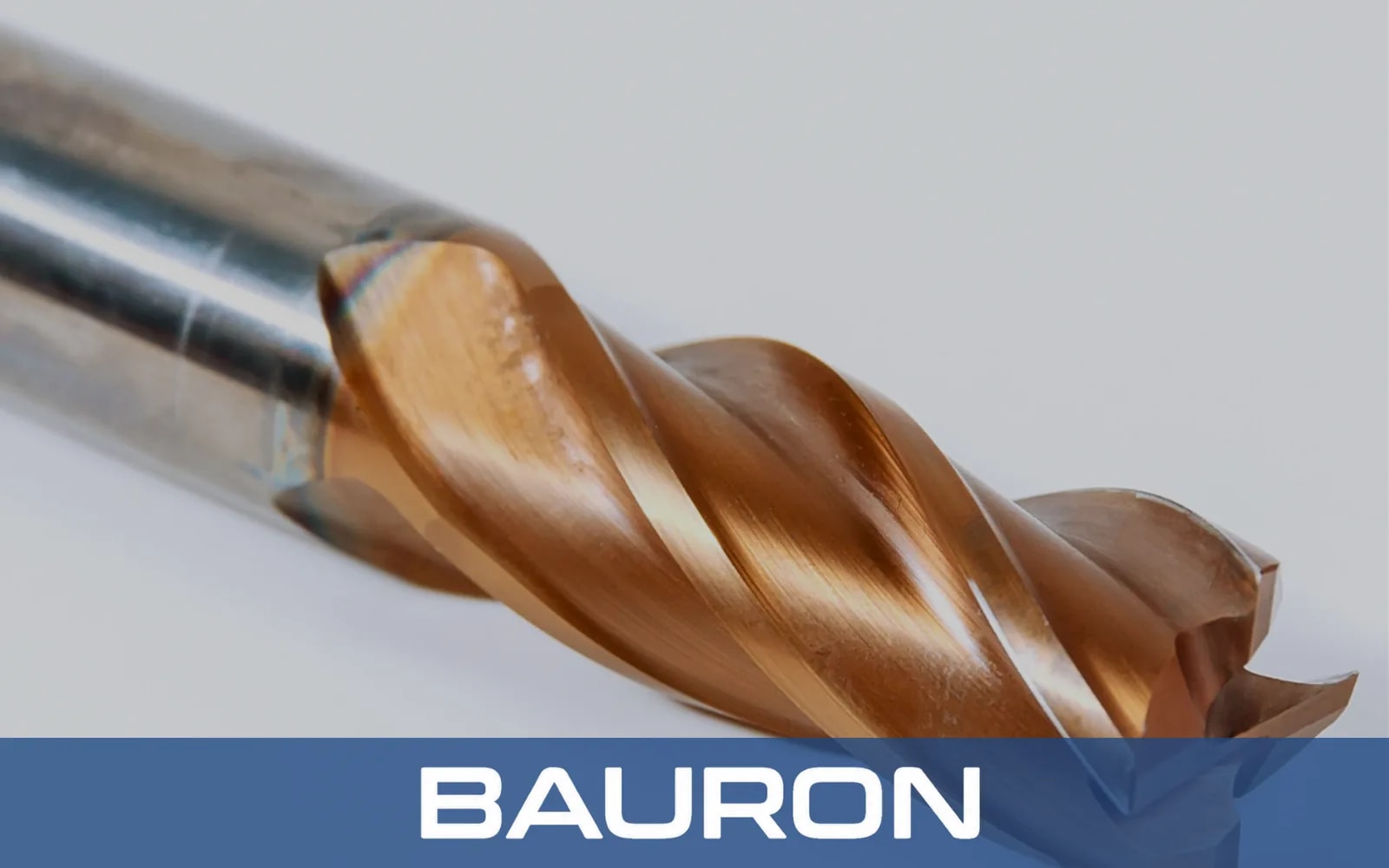

Powłoka frezu trzpieniowego to bardzo cienka warstwa nałożona na powierzchnię narzędzia skrawającego.
Dobrze dobrana powłoka pomaga na cztery główne sposoby:
- Chroni przed ciepłem: Skrawanie metalu wytwarza intensywne ciepło na krawędzi narzędzia. Powłoka działa jak tarcza, dzięki czemu krawędź dłużej pozostaje ostra.
- Ogranicza zużycie: Twarda powłoka chroni krawędź przed ocieraniem i ścieraniem, co spowalnia zużycie narzędzia.
- Zmniejsza tarcie: Gładsza powierzchnia pomaga wiórom swobodnie spływać, zamiast zapychać narzędzie.
- Zapobiega przywieraniu: Niektóre miękkie metale mają tendencję do przywierania do krawędzi skrawającej. Właściwa powłoka pomaga zapobiec takiemu narostowi.
Powłoka działa najlepiej jako część kompletnej konstrukcji narzędzia. Gatunek węglika, kształt krawędzi skrawającej i powłoka muszą być dopasowane do zadania. Dlatego Bauron łączy frezy trzpieniowe z mikroziarnistego węglika spiekanego z opcjami powłok dobieranymi do każdego konkretnego zastosowania.

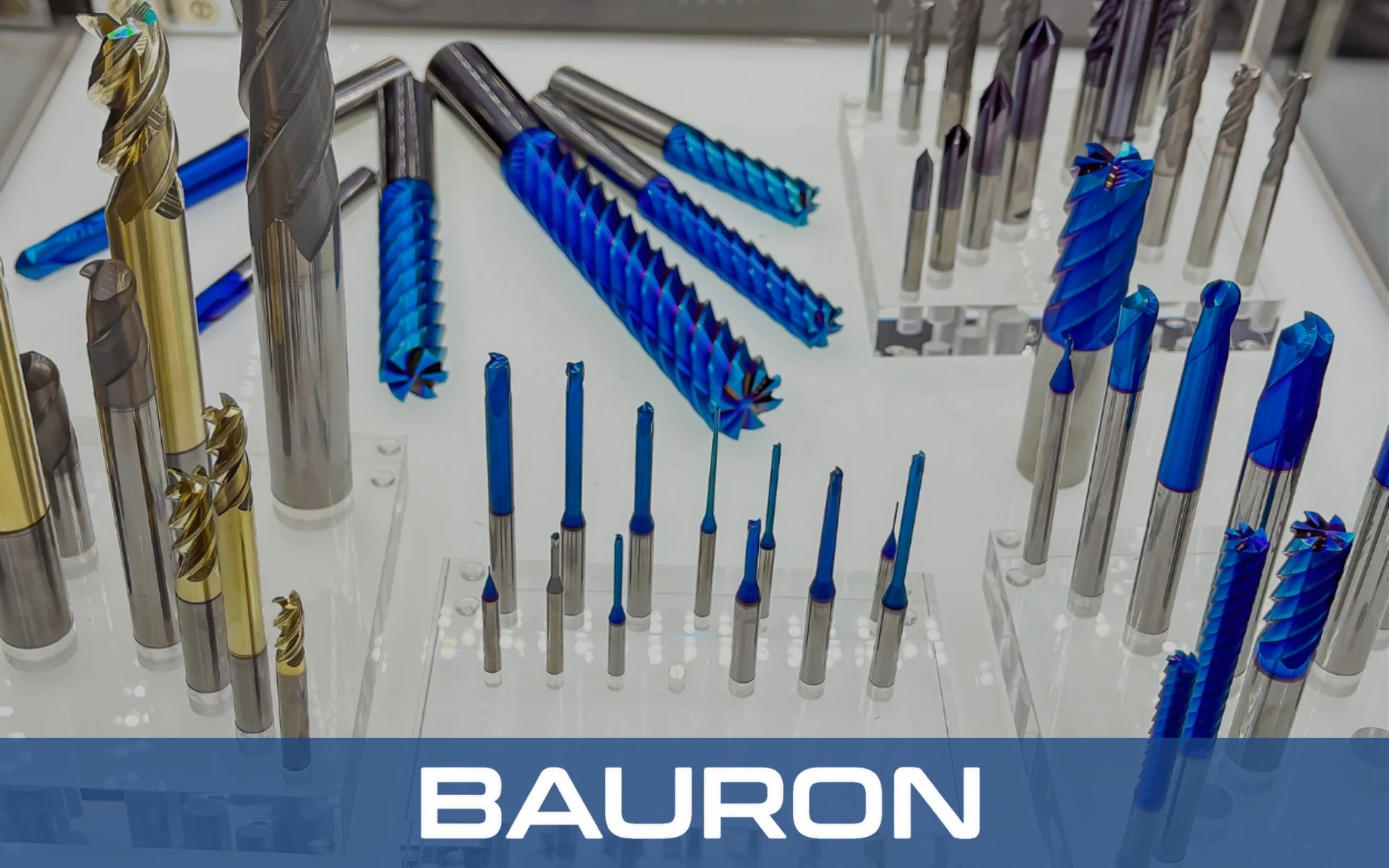

Najpopularniejsze powłoki frezów trzpieniowych w skrócie
To krótkie zestawienie porównuje powłoki frezów trzpieniowych z węglika spiekanego, z którymi spotkasz się najczęściej. Traktuj je jako punkt wyjścia przy wyborze narzędzia.
| Powłoka | Główna zaleta | Najlepsze zastosowanie | Mniej odpowiednia do |
|---|---|---|---|
| AlTiN | Wysoka odporność na temperaturę | Stal nierdzewna, stal stopowa, stal hartowana | Aluminium |
| nACo | Bardzo wysoka odporność na temperaturę i zużycie | Nadstopy, tytan, stal nierdzewna | Aluminium |
| TiAlN | Dobra wszechstronność | Ogólna obróbka stali | Aluminium |
| DLC | Bardzo gładka, niskie tarcie | Aluminium, miedź, tworzywa sztuczne | Stal |
| ZrN | Powierzchnia zapobiegająca przywieraniu | Aluminium, mosiądz, inne miękkie metale | Stal hartowana |
| Bez powłoki (polerowane) | Najostrzejsza możliwa krawędź | Aluminium, tworzywa sztuczne, obróbka wykańczająca | Skrawanie w wysokiej temperaturze |
Jak dobrać powłoki frezów trzpieniowych do obrabianego materiału
Obrabiany materiał to najważniejszy czynnik przy wyborze powłoki. Zanim podejmiesz decyzję, zadaj sobie tych pięć pytań:
- Jaki materiał obrabiam?Miękkie metale i twarde stale wymagają zupełnie innych powłok.
- Ile ciepła wytworzy skrawanie?Wysokie prędkości, trudnoobrabialne stopy i skrawanie na sucho zwiększają ilość ciepła.
- Czy wióry będą przywierać do narzędzia?Miękkie, ciągliwe metale często tworzą narost na krawędzi.
- Jaki to rodzaj obróbki?Obróbka zgrubna, frezowanie rowków i wykańczanie w różny sposób obciążają narzędzie.
- Ile detali produkuję?Długie serie produkcyjne zwykle uzasadniają wydajniejszą powłokę.

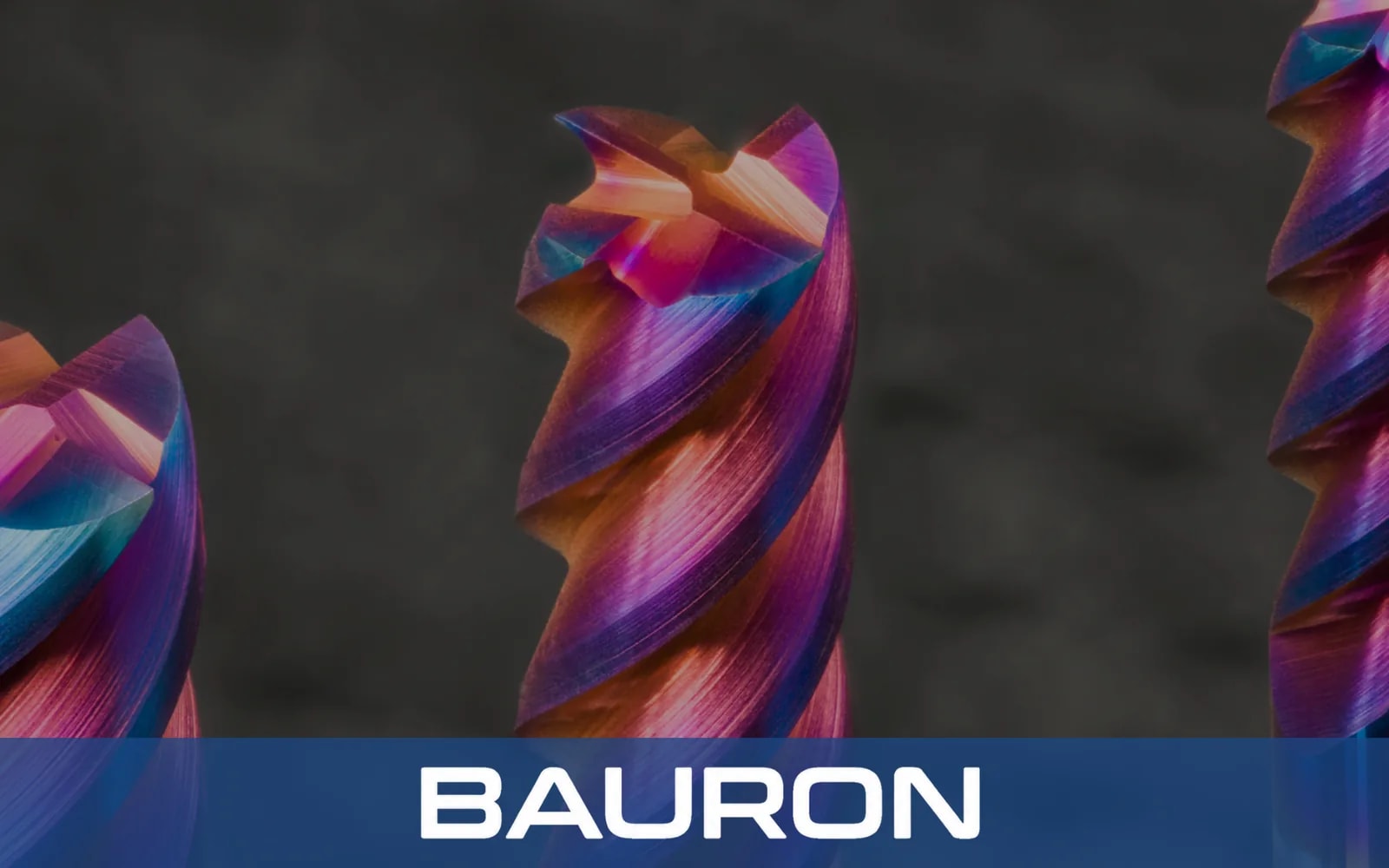

Najlepsze powłoki frezów trzpieniowych według materiału
Każdy materiał obrabiany stawia przed narzędziem skrawającym własne wyzwania. Niektóre metale przywierają do krawędzi, inne wytwarzają intensywne ciepło lub szybko zużywają narzędzie.
Oto jak dopasować najczęściej obrabiane materiały do powłok frezów trzpieniowych, które sprawdzają się w nich najlepiej:
- Aluminium i inne miękkie metale: W przypadku aluminium głównym problemem jest przywieranie, a nie ciepło. Wióry aluminium mogą zgrzewać się z krawędzią skrawającą i niszczyć powierzchnię. Gładkie powłoki zapobiegające przywieraniu, takie jak DLC i ZrN, pomagają tego uniknąć, a polerowane narzędzia niepowlekane również dobrze się sprawdzają. Bauron oferuje do aluminium opcje powłok DLC i ZrN w połączeniu z ostrymi krawędziami skrawającymi i polerowanymi rowkami wiórowymi, które ułatwiają swobodny spływ wiórów.
- Stal nierdzewna, tytan i nadstopy: Te materiały są wytrzymałe i zatrzymują ciepło przy krawędzi skrawającej, co szybko zużywa narzędzia. Typowym wyborem są powłoki odporne na wysoką temperaturę, takie jak AlTiN i nACo. Bauron łączy te opcje powłok ze specjalną konstrukcją rowków wiórowych, która pomaga kontrolować ciepło i ograniczać drgania podczas skrawania.
- Stal hartowana: Stal hartowana wymaga narzędzia, które jest jednocześnie bardzo twarde i odporne na wysoką temperaturę. Często wybierane są tu powłoki AlTiN i nACo. Narzędzia Bauron do stali hartowanej wykorzystują również mikroziarnisty węglik spiekany i starannie przygotowane krawędzie skrawające, aby zachować wytrzymałość przy wysokim nacisku skrawania.
- Kompozyty i włókno węglowe: Włókno węglowe jest bardzo ścierne i szybko zużywa zwykłe narzędzia. Do tych materiałów powszechnie stosuje się powłoki typu diamentowego. Bauron oferuje również specjalne kształty frezów zaprojektowane tak, aby czysto przecinać włókna i ograniczać rozwarstwianie.

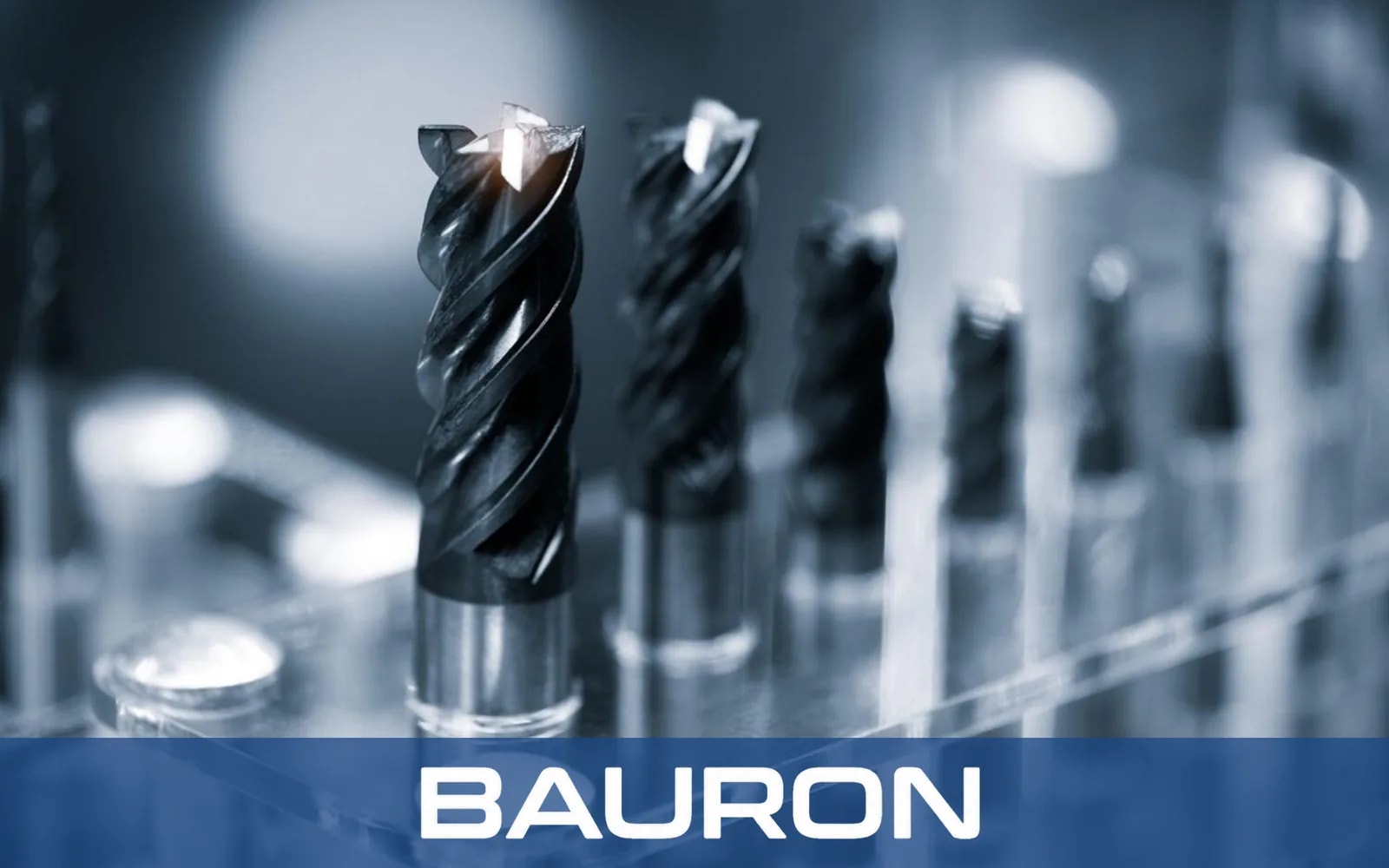

Powlekany, niepowlekany czy specjalny: który frez trzpieniowy jest właściwy?
Powlekane frezy trzpieniowe to standardowy wybór w większości zadań obróbki metali, ponieważ są trwalsze i lepiej radzą sobie z ciepłem. Polerowana krawędź bez powłoki jest wyjątkowo ostra, co pomaga przy wykańczaniu aluminium i tworzyw sztucznych.
Możesz też spotkać AlTiN i TiAlN wymienione obok siebie. To blisko spokrewnione powłoki. W uproszczeniu AlTiN jest zwykle preferowana do bardziej wymagających operacji w wyższej temperaturze, a TiAlN to solidna, uniwersalna opcja do codziennej obróbki stali.
Narzędzie specjalne może być lepszym wyborem, gdy:
- Detal wymaga nietypowego rozmiaru, wysięgu lub kształtu krawędzi.
- Narzędzie standardowe w danym materiale wciąż zbyt szybko się zużywa.
- Jedno narzędzie mogłoby zastąpić kilka operacji i skrócić czas obróbki.
- Przy dużych wolumenach produkcji dłuższa trwałość narzędzia ma szczególną wartość.
W takich sytuacjach Bauron projektuje frezy specjalne z powłokami dobranymi do materiału. Narzędzia mogą być wykonane na podstawie Twoich plików CAD, rysunków lub fizycznych próbek.
Podsumowanie: wybieraj mądrzej, skrawaj lepiej
Wybór spośród powłok frezów trzpieniowych nie musi być skomplikowany. Zacznij od materiału: powłoki zapobiegające przywieraniu, takie jak DLC i ZrN, do aluminium, a powłoki odporne na wysoką temperaturę, takie jak AlTiN i nACo, do bardziej wymagających metali. Następnie uwzględnij ciepło, rodzaj obróbki i wielkość produkcji. Właściwe dopasowanie pomaga wydłużyć trwałość frezów trzpieniowych CNC i obniża koszt na detal.
Skorzystaj z pomocy eksperta przy wyborze właściwej powłoki frezu trzpieniowego
Każde zadanie obróbcze jest inne, a właściwa powłoka zależy od Twojego zastosowania. Inżynierowie Bauron analizują Twój materiał, maszynę i cele produkcyjne, a następnie rekomendują odpowiednią powłokę i konstrukcję narzędzia. Wspieramy wszystko – od pojedynczych prototypów po pełne serie produkcyjne.
Aby szybciej otrzymać rekomendację, prześlij rysunek detalu, materiał, tolerancje, dane maszyny i przewidywaną ilość. Następnie zapytaj inżyniera o dobór powłoki lub poproś o wycenę frezu specjalnego.
