Specjalne narzędzia CNC to dowolne narzędzia skrawające (frez trzpieniowy, wiertło, gwintownik, rozwiertak lub narzędzie kształtowe) zaprojektowane i szlifowane dokładnie pod geometrię, materiał i tolerancję jednego konkretnego zadania obróbczego, a nie kupowane gotowe z półki. Producenci sięgają po specjalne narzędzia CNC i profesjonalne usługi projektowania narzędzi CNC, gdy narzędzia standardowe nie sięgają do danego elementu, nie utrzymują tolerancji lub nie pracują wystarczająco szybko, aby utrzymać koszt na detal pod kontrolą. Krótko mówiąc, precyzyjne narzędzia CNC wykonane pod Twój detal mogą zastąpić kilka narzędzi standardowych, skrócić czasy cyklu i zapewnić powtarzalne wyniki od pierwszej do dziesięciotysięcznej sztuki.
Czym są specjalne narzędzia CNC?
Specjalne narzędzia CNC to narzędzia skrawające przeznaczone do konkretnego zastosowania, projektowane na podstawie rysunku detalu, materiału obrabianego i konfiguracji maszyny. Narzędzie standardowe jest projektowane tak, aby zadowalająco wykonywać wiele zadań. Narzędzie specjalne jest projektowane tak, aby wyjątkowo dobrze wykonywać jedno zadanie.
Inżynierowie mogą dostosować niemal każdy element narzędzia:

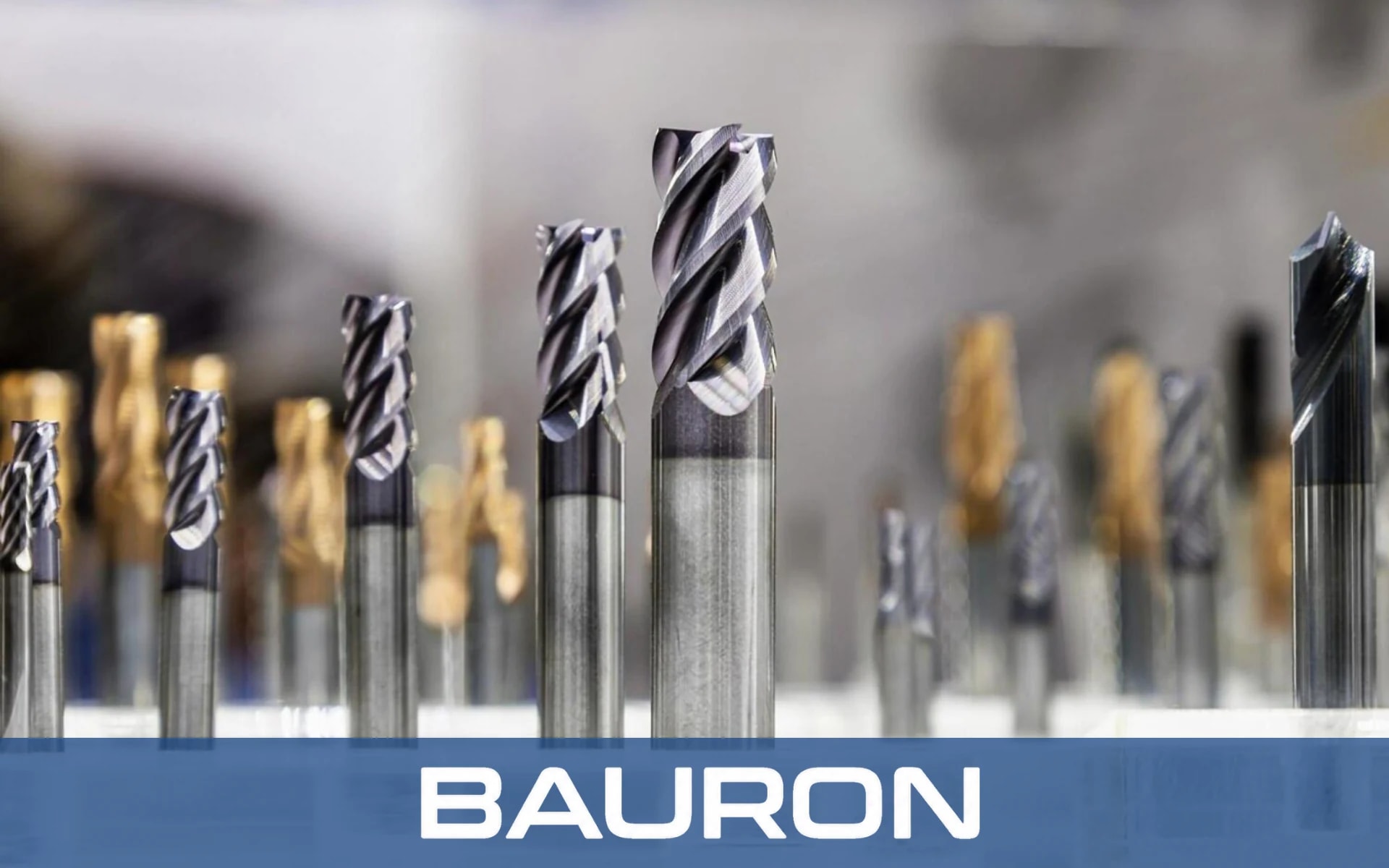

- Geometria: Średnica, długość skrawania, wysięg, podcięcie szyjki, promień naroża, liczba ostrzy, kąt pochylenia linii śrubowej i kąt ostrza.
- Podłoże: Gatunek pełnego węglika spiekanego lub HSS-Co, dobrany do obrabianego materiału.
- Powłoka: Powłoki PVD, takie jak AlTiN, DLC lub nACo, dobrane do warunków temperaturowych, zużycia i spływu wiórów.
- Kształt i funkcja: Wiertła stopniowe, narzędzia kombinowane, specjalne skoki gwintu lub profil szlifowany pod kontur detalu.
- Doprowadzenie chłodziwa: Kanały chłodzenia wewnętrznego do głębokich otworów i lepszego odprowadzania wiórów.
Specjalne narzędzia CNC a narzędzia standardowe
Narzędzia standardowe są budowane z myślą o szerokiej uniwersalności, dlatego sprawdzają się w wielu zadaniach, ale rzadko są optymalne dla któregokolwiek z nich. Specjalne narzędzia CNC powstają na podstawie rysunku Twojego detalu, materiału obrabianego i maszyny, co pozwala inżynierom dopasować każdy wymiar do zadania. Ta różnica przekłada się na czas cyklu, kontrolę tolerancji i trwałość narzędzia. Kompromisem jest wyższa cena początkowa, dlatego właściwy wybór zależy od złożoności detalu i wielkości produkcji. Poniższa tabela zestawia oba rozwiązania obok siebie.
| Kryterium | Standardowe narzędzie katalogowe | Specjalne narzędzie CNC |
|---|---|---|
| Podstawa projektu | Zastosowanie ogólne | Twój detal, materiał i maszyna |
| Operacje na narzędzie | Zwykle jedna | Może połączyć kilka w jednym przejściu |
| Kontrola tolerancji | Ograniczona do specyfikacji katalogowych | Szlifowane na wymaganą przez Ciebie tolerancję |
| Najlepsze zastosowanie | Typowe elementy, krótkie serie | Złożone elementy, produkcja powtarzalna |
| Koszt początkowy | Niższy | Wyższy, zwykle rekompensowany niższym kosztem na detal |
Dlaczego producenci potrzebują specjalnych narzędzi CNC?
Producenci potrzebują specjalnych narzędzi CNC, gdy narzędzia standardowe stają się wąskim gardłem pod względem jakości, szybkości lub kosztów.
Sześć najczęstszych powodów to:
- Złożone elementy detalu: Do głębokich wnęk, podcięć, konturów części lotniczych i gwintów niestandardowych narzędzia katalogowe często nie mają dostępu lub nie są w stanie ich wykonać. Specjalny profil, wydłużony wysięg lub specjalny skok rozwiązują problem bezpośrednio.

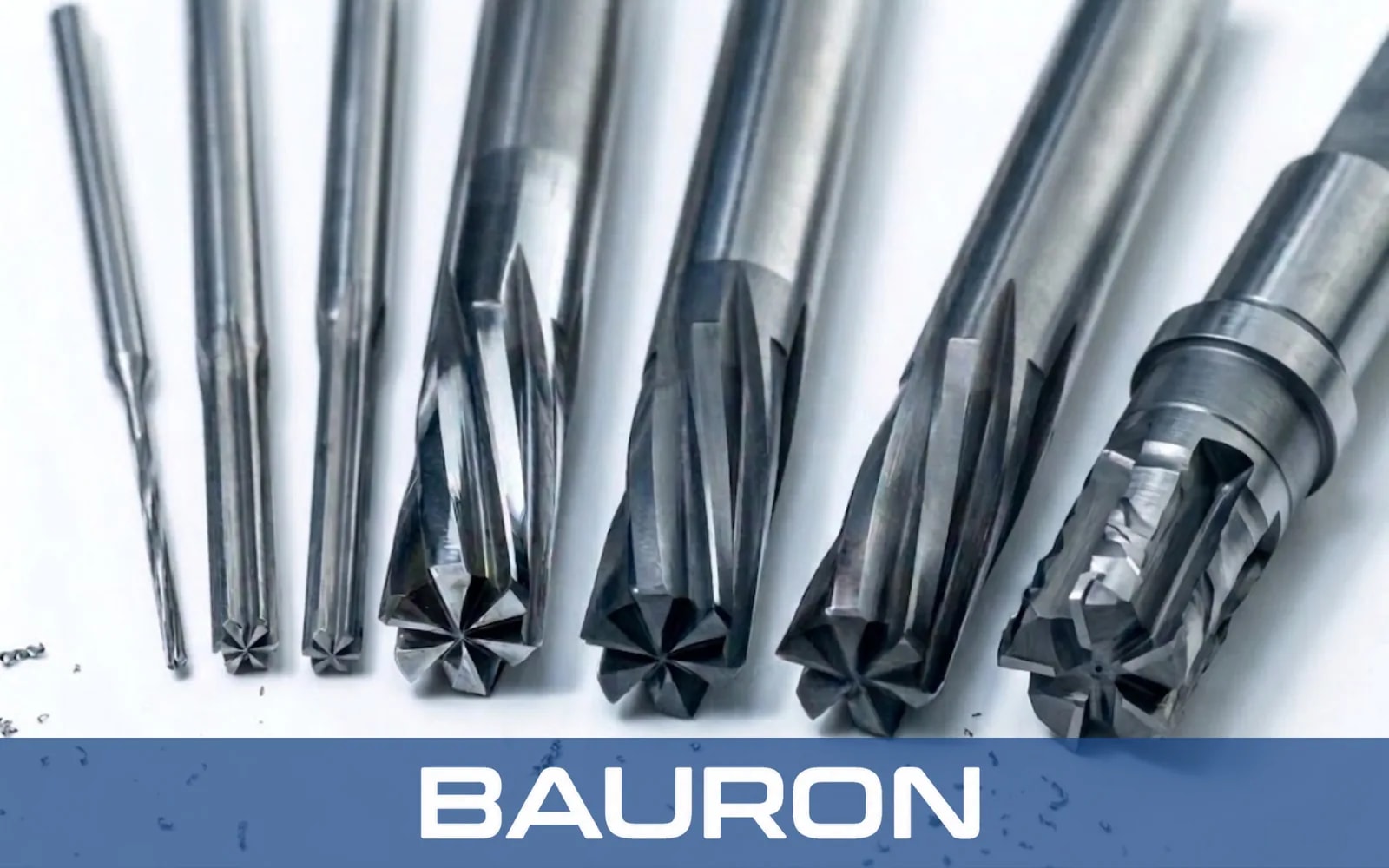

- Węższe tolerancje: Rozwiertaki szlifowane pod konkretne zadanie mogą na przykład mieć nierównomierną podziałkę ostrzy, która tłumi drgania i pozwala uzyskać dokładność otworu H7, z której utrzymaniem narzędzia ogólnego przeznaczenia mają trudności.

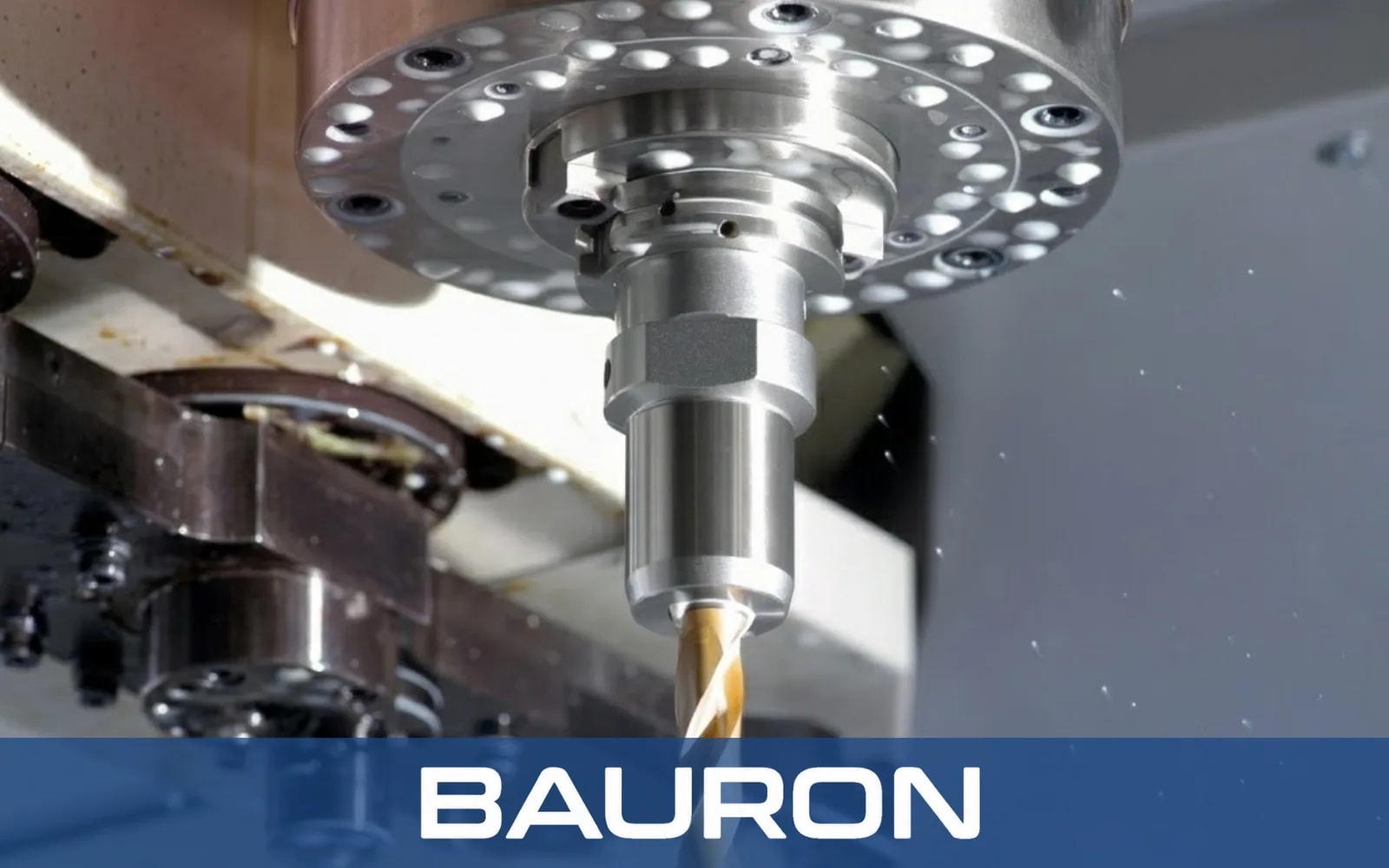

- Krótsze czasy cyklu: Narzędzie kombinowane może wiercić, fazować i pogłębiać walcowo w jednym przejściu. Mniej wymian narzędzi oznacza mniej przestojów i większą wydajność.
- Dłuższa trwałość narzędzia: Właściwy gatunek węglika, przygotowanie krawędzi i powłoka dobrane do materiału obrabianego minimalizują zużycie, narost krawędzi i przedwczesne pękanie narzędzia.
- Powtarzalna produkcja: Gdy narzędzie jest wykonane według udokumentowanej specyfikacji, każda partia działa tak samo. Taka powtarzalność ma znaczenie w wielkoseryjnej, zautomatyzowanej produkcji bezobsługowej.
- Niższy koszt na detal: Narzędzie specjalne kosztuje na początku więcej, ale oszczędności na czasie cyklu, brakach, poprawkach i wymianach narzędzi zwykle przewyższają tę różnicę w skali serii produkcyjnej.
Jak przebiega projektowanie specjalnego narzędzia CNC
Dobrze prowadzony projekt narzędzi specjalnych przechodzi od rysunku do zweryfikowanego narzędzia w pięciu etapach:
- Analiza wymagań i rysunkuInżynierowie oceniają Twoje pliki, materiał obrabiany, maszynę i docelowe tolerancje, aby potwierdzić wykonalność.
- Inżynieria narzędziaZespół dobiera podłoże, dostosowuje kąt pochylenia linii śrubowej i geometrię rowków oraz wybiera powłokę najlepszą dla danego zastosowania.
- Szlifowanie precyzyjneNarzędzie jest szlifowane na wieloosiowych szlifierkach CNC, najlepiej z pomiarem w trakcie procesu, aby utrzymać wymiary.
- Kontrola i dokumentacjaWeryfikowane są profil, bicie i współosiowość, a do narzędzia dołączane są certyfikaty, takie jak raport z badań materiału (MTR) lub certyfikat zgodności (CoC).
- Prototyp, potem produkcjaSeria próbna potwierdza działanie narzędzia na Twojej maszynie, zanim projekt przejdzie do produkcji powtarzalnej.
Jak wybrać usługi projektowania narzędzi CNC (i dlaczego producenci wybierają Bauron)
Właściwy partner oferuje głęboką wiedzę inżynierską, potwierdzoną jakość i elastyczność w skalowaniu produkcji.
Szukaj dostawcy, który zapewnia:
- Projekty weryfikowane przez inżynierów, a nie tylko obsługę zamówień.
- Systemy jakości z pełną kontrolą i identyfikowalnością.
- Elastyczną wielkość partii, od jednego prototypu po produkcję wielkoseryjną.
- Wsparcie aplikacyjne po dostawie, w tym dobór posuwów i prędkości oraz rozwiązywanie problemów.
Działalność firmy Bauron, producenta narzędzi precyzyjnych, opiera się na tych wymaganiach:

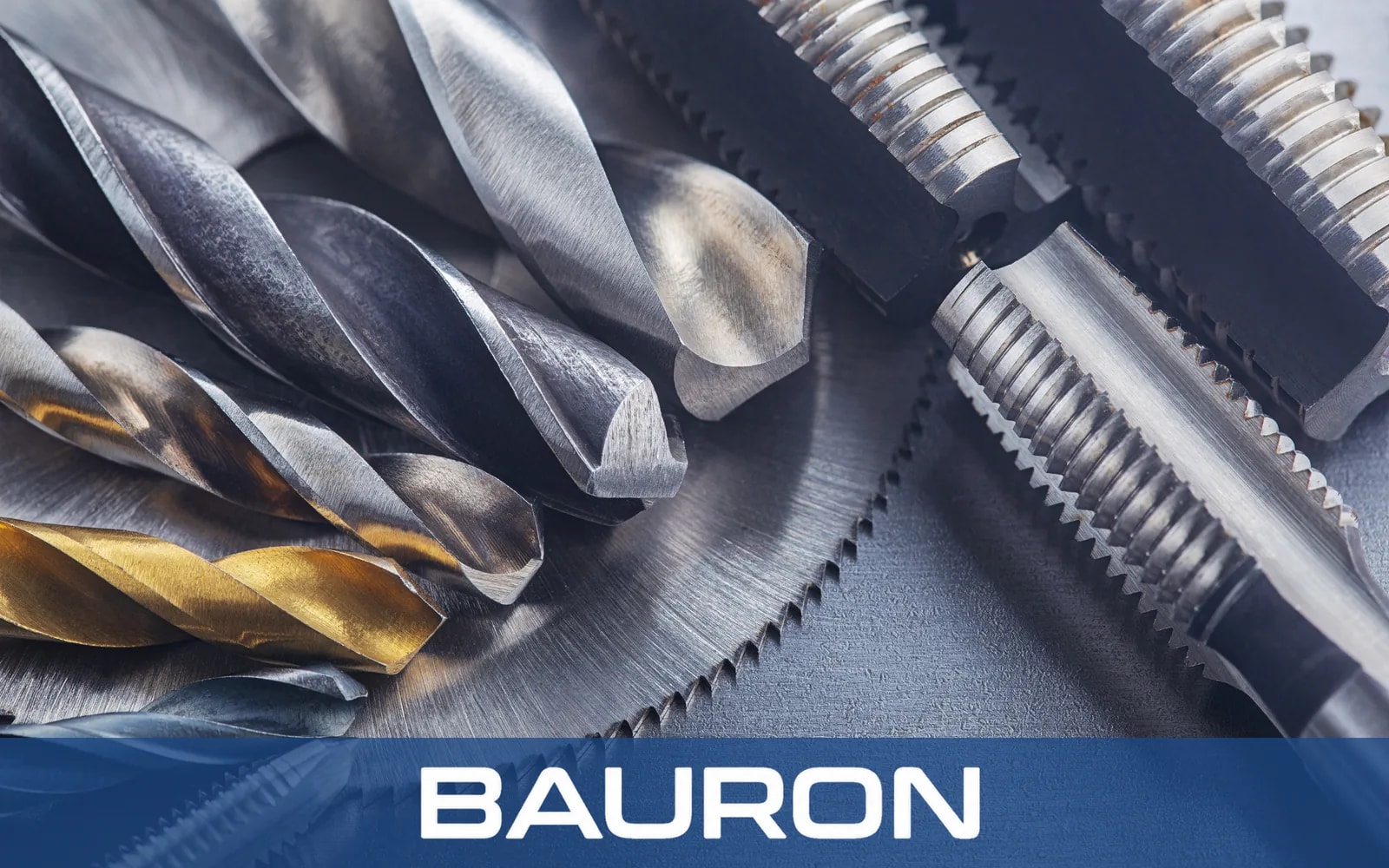

- Cztery rodziny narzędzi specjalnych: frezy, wiertła, gwintowniki i rozwiertaki, każda z dedykowanym formularzem zapytania projektowego online.
- Weryfikacja inżynierska każdego zapytania oraz informacje zwrotne pomagające poprawić technologiczność i efektywność kosztową.
- Produkcja z certyfikatem ISO 9001:2015 i 100% kontrolą optyczną oraz na CMM przed wysyłką.
- Pełna dokumentacja: MTR, CoC i identyfikowalność numeru wytopu.
- Brak minimalnej wielkości zamówienia dla prototypów oraz powtarzalność między partiami w programach wielkoseryjnych.
- Inżynieria aplikacyjna, np. weryfikacja ścieżek narzędzia CAM, optymalizacja posuwów i prędkości oraz analiza przyczyn źródłowych drgań.
- Globalny zasięg: klienci obsługiwani w ponad 80 krajach.
Podsumowanie: specjalne narzędzia CNC zamieniają ograniczenia obróbki w przewagi
Specjalne narzędzia CNC dają producentom narzędzie wykonane dokładnie pod ich detal zamiast kompromisu z katalogu. Efektem są krótsze cykle, węższe tolerancje, dłuższa trwałość narzędzia i niższy koszt na detal. Jeśli narzędzia standardowe ograniczają Twoją jakość lub wydajność, specjalne narzędzia CNC zaprojektowane przez doświadczonych inżynierów są często najbardziej bezpośrednim rozwiązaniem.
Masz detal, z którym narzędzia standardowe sobie nie radzą? Prześlij rysunek zespołowi inżynierów Bauron. Otrzymasz ocenę wykonalności i wycenę specjalnego frezu, wiertła, gwintownika lub rozwiertaka, niezależnie od tego, czy potrzebujesz jednego prototypu, czy pełnej serii produkcyjnej. Poproś o wycenę indywidualną lub Zapytaj inżyniera, aby omówić swoje zastosowanie już dziś.
