Każdy zakład obróbczy trafia w końcu na detal, z którym narzędzia katalogowe mają trudności: profil, do którego nie pasuje nic z magazynu, twardy stop, który zbyt szybko zużywa frezy trzpieniowe, albo jeden element wymagający czterech wymian narzędzi. Specjalne narzędzie skrawające rozwiązuje te problemy, ponieważ jest projektowane pod konkretne zadanie, a nie pod katalog. Ten przewodnik wyjaśnia, czym są specjalne narzędzia CNC, jakie są główne rodzaje specjalnych narzędzi skrawających (od specjalnego frezu trzpieniowego po wiertło kombinowane), jakie zalety mają specjalne narzędzia z węglika i kiedy narzędzia specjalne się opłacają.
Czym jest specjalne narzędzie skrawające?
Specjalne narzędzie skrawające to narzędzie CNC zaprojektowane i wykonane do jednego konkretnego zastosowania obróbczego, a nie wybrane ze standardowego katalogu. Jego geometria, wymiary, podłoże i powłoka są projektowane z myślą o obrabianym elemencie detalu, materiale obrabianym, konfiguracji maszyny i wymaganej tolerancji. Celem jest obróbka elementu dokładniej, szybciej lub w mniejszej liczbie operacji, niż pozwalają na to narzędzia standardowe.
Standardowe frezy trzpieniowe, wiertła, rozwiertaki i gwintowniki dobrze sprawdzają się w większości codziennych zadań obróbczych. Narzędzia specjalne są uzasadnione wtedy, gdy zadanie wykracza poza ich możliwości, na przykład przy złożonych konturach części lotniczych, otworach o wąskich tolerancjach w komponentach medycznych lub powtarzalnych elementach w wielkoseryjnej produkcji motoryzacyjnej.

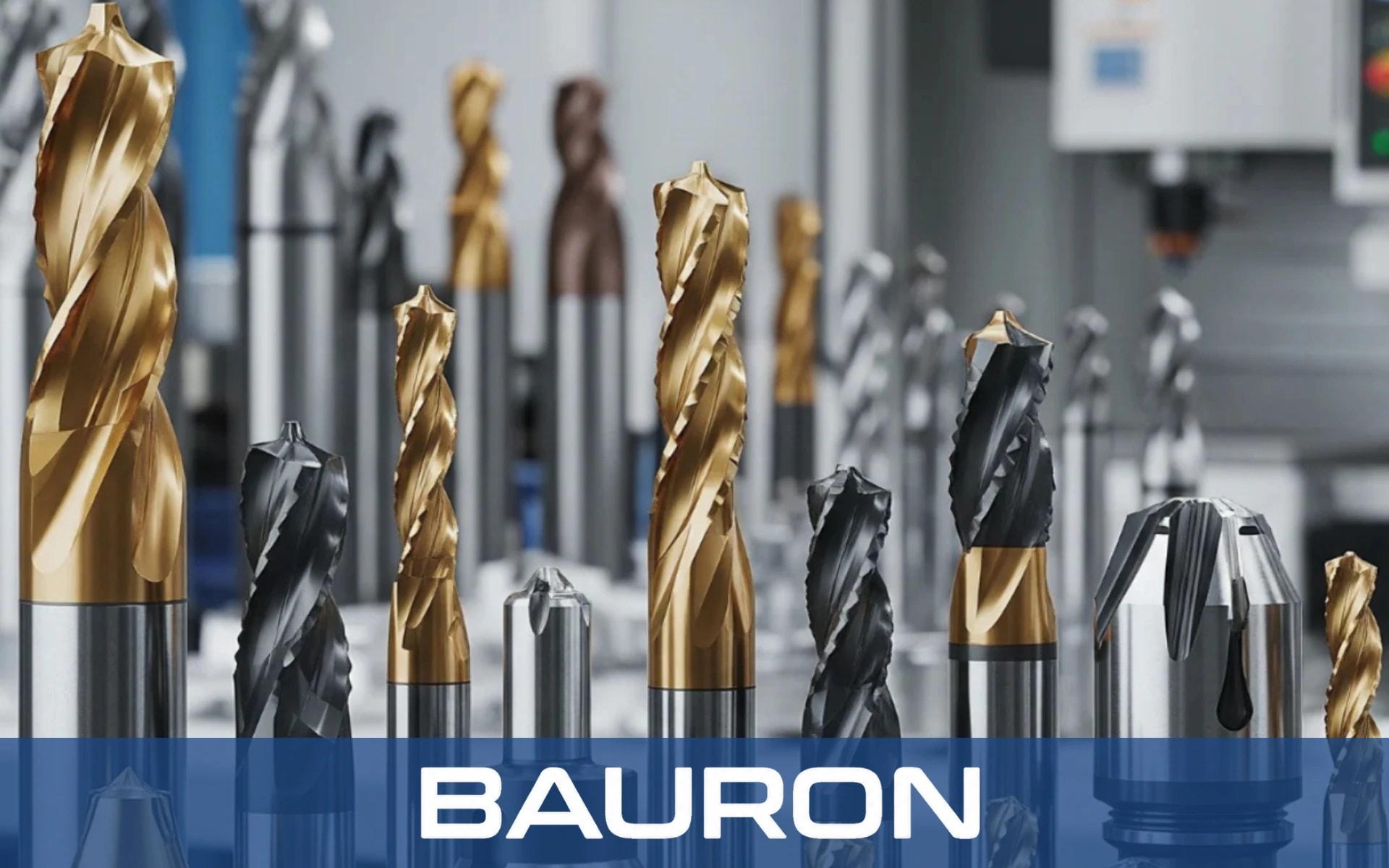

Większość specjalnych narzędzi skrawających szlifuje się z pełnego węglika spiekanego ze względu na jego twardość i odporność na zużycie. Następnie otrzymują one powłokę PVD, taką jak AlTiN, DLC lub nACo, dobraną do obrabianego materiału.
Rodzaje specjalnych narzędzi skrawających

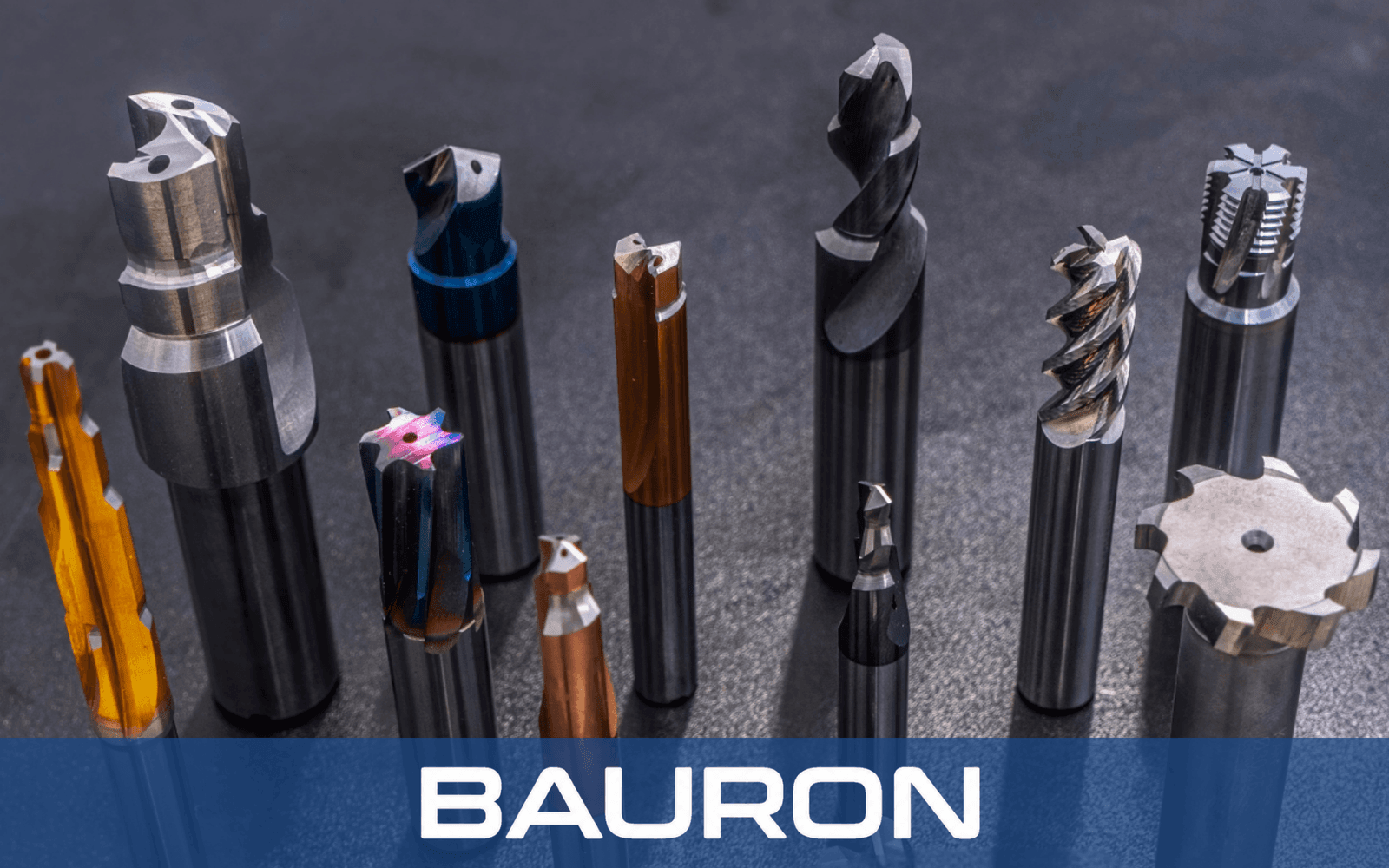

Specjalne narzędzia skrawające występują w kilku typowych postaciach, z których każda służy do rozwiązania innego problemu obróbczego:
- Specjalny frez trzpieniowy: Specjalna średnica, wysięg, podcięcie szyjki, liczba ostrzy, kąt pochylenia linii śrubowej lub promień naroża do głębokich kieszeni, cienkich ścianek i konfiguracji podatnych na drgania.
- Narzędzia kształtowe: Wykonują cały profil, np. promień, rowek lub kontur, w jednym przejściu.

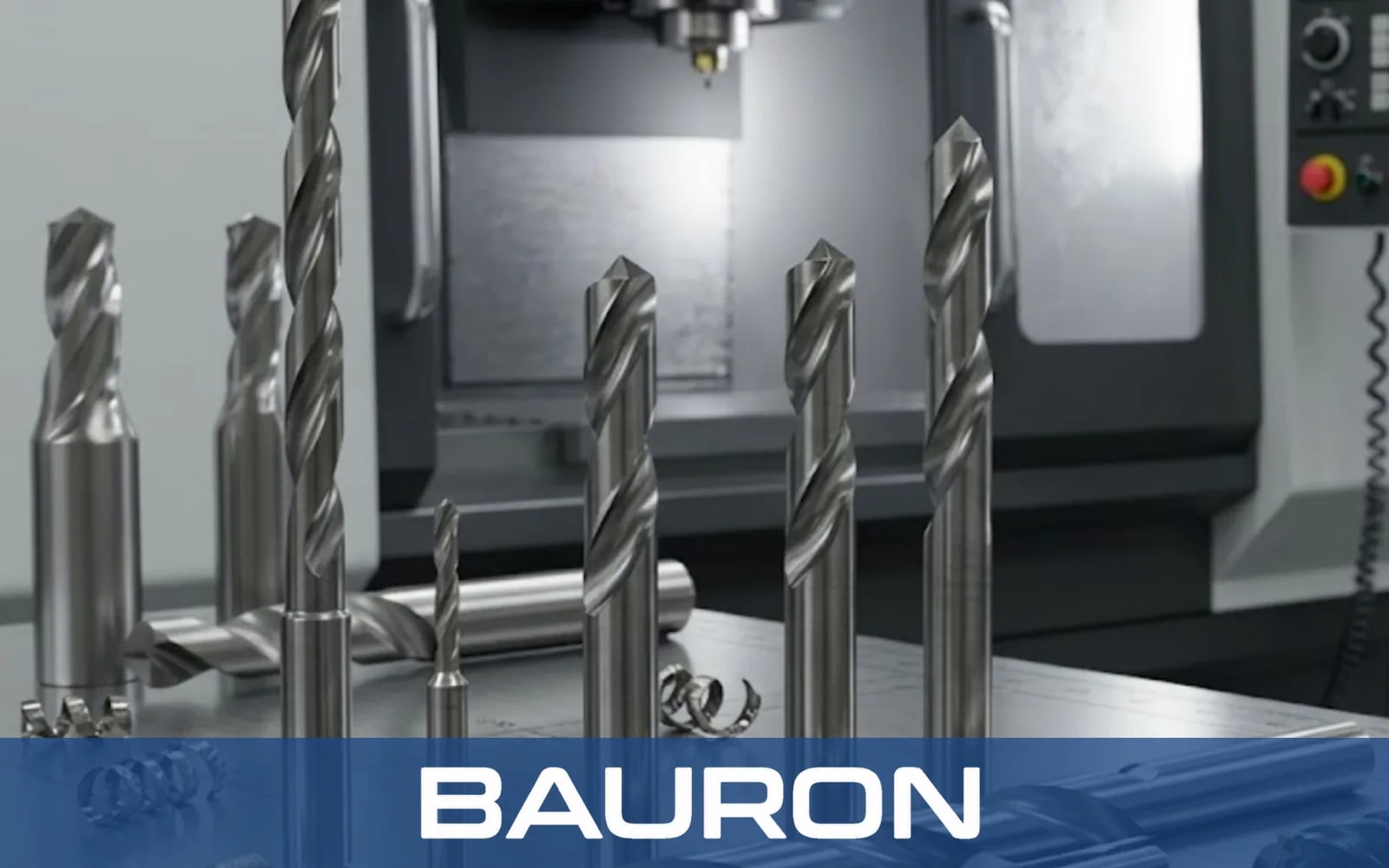

- Wiertła stopniowe: Dwie lub więcej średnic w jednej operacji do otworów z pogłębieniem walcowym i otworów stopniowych.

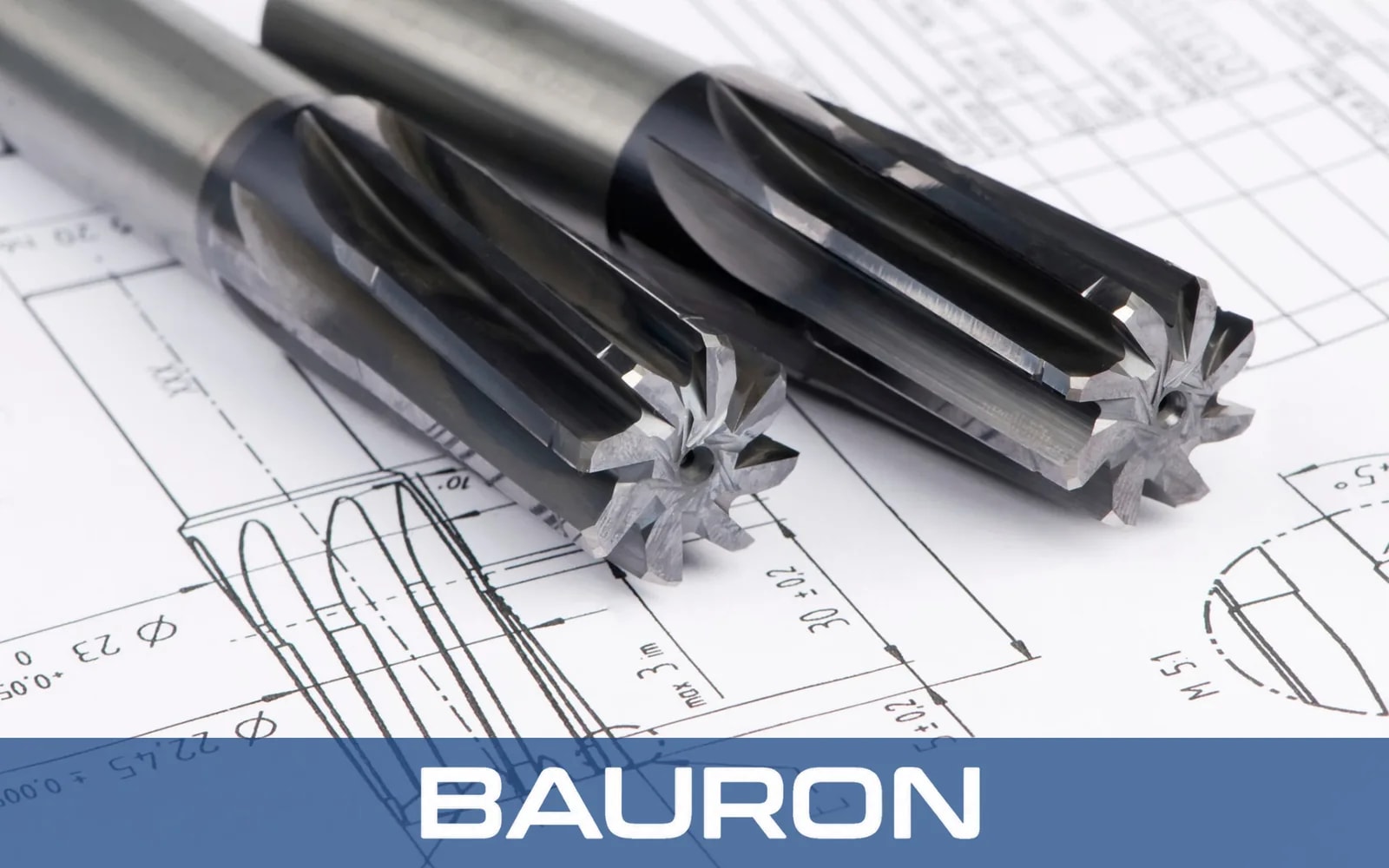

- Rozwiertaki specjalne: Wykańczają otwory na niestandardowe średnice lub w wąskich tolerancjach, takich jak H7.
- Gwintowniki specjalne: Wykonują gwinty o specjalnych skokach, zarysach lub rozmiarach w wersji skrawającej lub wygniatającej.
- Specjalne frezy profilowe: Obrabiają jaskółcze ogony, rowki teowe, podcięcia i inne kształty, do których narzędzia standardowe nie mają dostępu.
Zalety narzędzi specjalnych i kiedy je stosować
Właściwe specjalne narzędzie skrawające usprawnia więcej niż jedną operację. Może podnieść wydajność, jakość i powtarzalność w całej serii produkcyjnej.
Najważniejsze zalety specjalnych narzędzi CNC:
- Mniej operacji i wymian narzędzi: Jedno narzędzie wykonuje pracę kilku, co ogranicza przestoje wrzeciona i błędy pozycjonowania.
- Krótsze czasy cyklu: Obróbka elementu w jednym przejściu oszczędza czas przy każdym detalu, a oszczędności mnożą się w całej serii produkcyjnej.
- Powtarzalne wymiary: Kontrola jakości jest łatwiejsza: gdy jedno narzędzie kształtuje cały element, jego wymiary pozostają takie same od detalu do detalu.

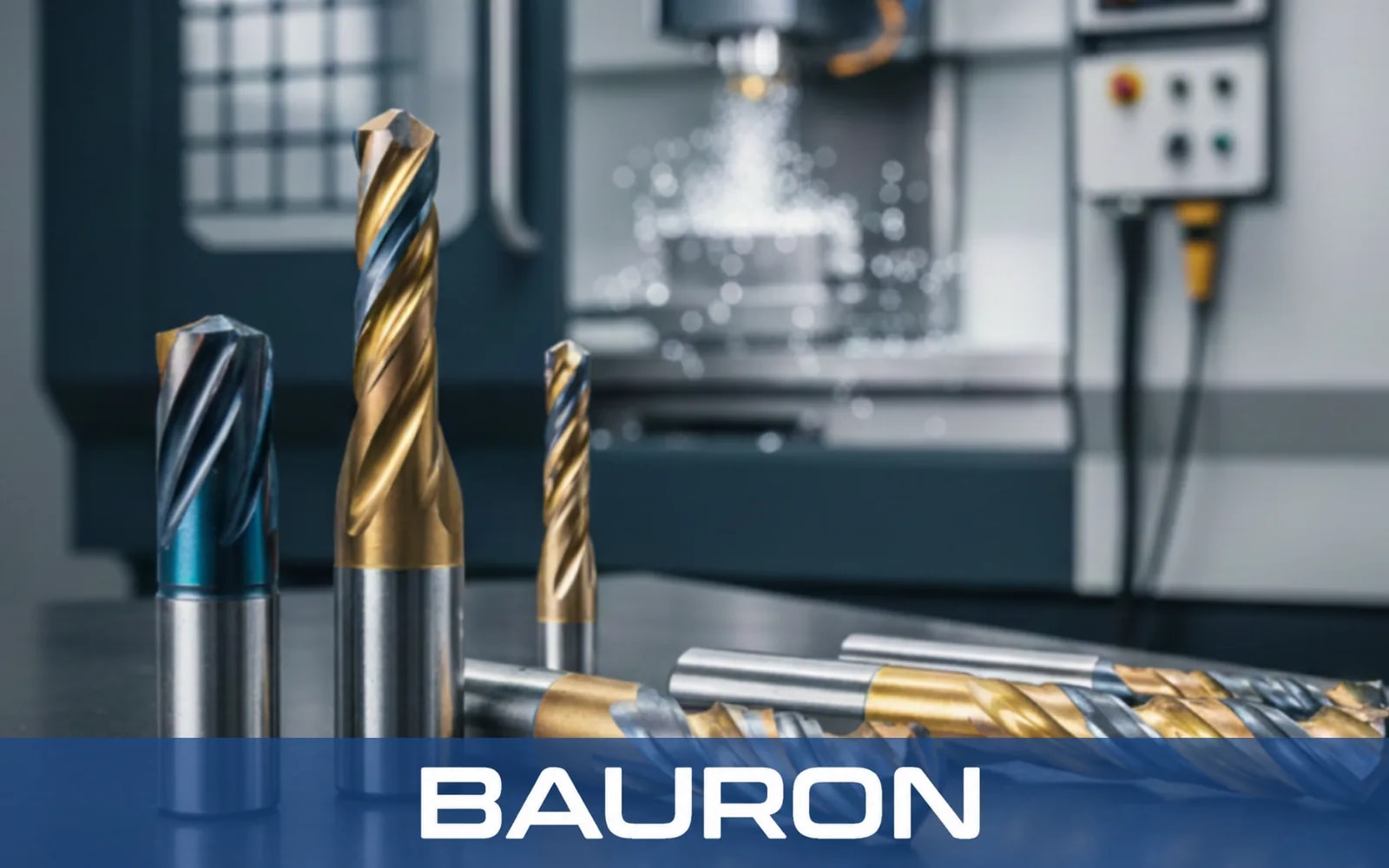

- Dłuższa trwałość narzędzia w twardych materiałach: Specjalistyczna geometria narzędzia i powłoki pozwalają panować nad temperaturą, zużyciem i spływem wiórów w tytanie, Inconelu i stali hartowanej.
- Lepsza jakość powierzchni: Zoptymalizowana konstrukcja rowków i kąt pochylenia linii śrubowej ograniczają wibracje i drgania.
- Niższy koszt na detal: Zaoszczędzony czas pracy maszyny i mniej braków często rekompensują wyższą cenę narzędzia.
Specjalne a standardowe narzędzia skrawające
| Kryterium | Standardowe narzędzie skrawające | Specjalne narzędzie skrawające |
|---|---|---|
| Podstawa projektu | Ogólne zastosowanie do wielu detali | Jeden konkretny element detalu |
| Geometria | Katalogowe rozmiary i profile | Dowolna średnica, długość, stopień lub profil |
| Dostępność | Zwykle z magazynu | Wykonywane na zamówienie |
| Cena narzędzia | Niższa | Wyższa |
| Koszt na detal | Może rosnąć przez dodatkowe operacje | Często niższy przy produkcji powtarzalnej |
| Najlepsze zastosowanie | Typowe elementy i prototypy | Złożone elementy, twarde materiały, powtarzalne zlecenia |
Kiedy stosować specjalne narzędzie skrawające?
Narzędzia specjalne warto rozważyć, gdy:
- Wykonanie jednego elementu wymaga trzech lub więcej narzędzi standardowych.
- Zlecenie często się powtarza lub jest realizowane w dużych ilościach.
- Detal ma profil, stopień lub podcięcie, do którego nie pasuje żadne narzędzie katalogowe.
- Narzędzia standardowe szybko zużywają się w Twoim materiale.
- Przy każdej serii pojawia się ten sam problem z drganiami, jakością powierzchni lub dryfem wymiaru.
Narzędzia standardowe pozostają lepszym wyborem w przypadku prototypów o zmieniającej się konstrukcji, bardzo krótkich serii i typowych elementów, które już spełniają założenia dotyczące tolerancji i czasu cyklu.
Kiedy stosować standardowe narzędzie skrawające?
Narzędzie specjalne nie zawsze jest właściwą odpowiedzią. Standardowe narzędzia skrawające są zwykle lepszym wyborem, gdy:
- Detal jest prototypem lub jego projekt wciąż się zmienia.
- Zlecenie jest jednorazowe lub stanowi bardzo krótką serię, która nie zrekompensuje kosztu projektu i czasu realizacji.
- Element jest typowy, np. standardowy otwór, rowek lub kieszeń.
- Narzędzie standardowe już spełnia Twoje założenia dotyczące tolerancji, jakości powierzchni i czasu cyklu.
- Potrzebujesz narzędzia od razu i nie możesz czekać na projekt wykonywany na zamówienie.
Jak Bauron wytwarza specjalne narzędzia z węglika
Bauron w pięciu krokach przekształca Twój rysunek w narzędzie gotowe do produkcji:
- Analiza rysunkuNasi inżynierowie analizują Twoje pliki STEP, DXF lub PDF, aby ocenić wykonalność.
- Geometria i metalurgiaPodłoże z węglika, kąt pochylenia linii śrubowej i powłoka PVD są optymalizowane pod Twój materiał i maszynę.
- Szlifowanie precyzyjneNarzędzia są szlifowane na wieloosiowych centrach szlifierskich CNC z pomiarami w trakcie procesu.
- Kontrola i certyfikacjaKażde narzędzie przechodzi kontrolę optyczną i kontrolę na CMM, a dostarczane jest z raportami z badań materiału, Certyfikatem Zgodności i pełną identyfikowalnością.
- Wsparcie aplikacyjneInżynierowie pomagają optymalizować posuwy i prędkości, weryfikować ścieżki narzędzia CAM i rozwiązywać problemy z drganiami.
Bauron posiada certyfikat ISO 9001:2015, nie stosuje minimalnej wielkości zamówienia i obsługuje wszystko – od pojedynczych narzędzi prototypowych po produkcję wielkoseryjną.
Dobierz właściwe specjalne narzędzie skrawające do swojego zastosowania
Specjalne narzędzie skrawające to rozsądny wybór, gdy narzędzia standardowe wymagają dodatkowych operacji, zbyt szybko się zużywają lub nie są w stanie utrzymać wymaganej tolerancji. Od specjalnego frezu trzpieniowego po wiertło kombinowane czy gwintownik do gwintów specjalnych – narzędzia CNC projektowane pod konkretne zadanie mogą skrócić czasy cyklu, poprawić powtarzalność i obniżyć koszt na detal. W przypadku prototypów i typowych elementów narzędzia standardowe nadal mają sens, a właściwy partner powie Ci, czego potrzebujesz.
Masz problem z elementem, z którym narzędzia standardowe sobie nie radzą? Prześlij rysunek detalu inżynierom firmy Bauron, aby uzyskać ocenę wykonalności i wycenę narzędzi specjalnych. Zapytaj o cenę lub zapytaj inżyniera i zacznij już dziś.
