Precyzyjne ustawienie w osi
Zęby nakroju wprowadzają gwintownik do otworu wstępnego o właściwej średnicy i pomagają wyznaczyć oś gwintu.
Gwintowniki / Narzędzia do gwintów gazowych i rurowych
Gwintowniki do gwintów gazowych
Czym są gwintowniki do gwintów gazowych i jak działają?
Gwintownik gazowy, czyli gwintownik do gwintów gazowych, wykonuje wewnętrzne gwinty rurowe, takie jak walcowe BSPP serii G, stożkowe BSPT serii Rc oraz zarysy NPT. Gwintownik nacina określony kąt zarysu i skok, jednak szczelność połączenia zależy również od współpracującej złączki, długości wkręcenia, stanu powierzchni, konstrukcji uszczelnienia i metody montażu dopuszczonej dla danego zastosowania.
Kontrolowane skrawanie
Krawędzie skrawające kształtują określony dla danego połączenia zarys boków gwintu BSP o kącie 55 stopni lub NPT o kącie 60 stopni.
Kontrola zarysu gwintu
Zęby o pełnym zarysie kształtują średnicę podziałową, wierzchołek, dno oraz geometrię stożkową lub walcową wybranego systemu.
Odprowadzanie wiórów

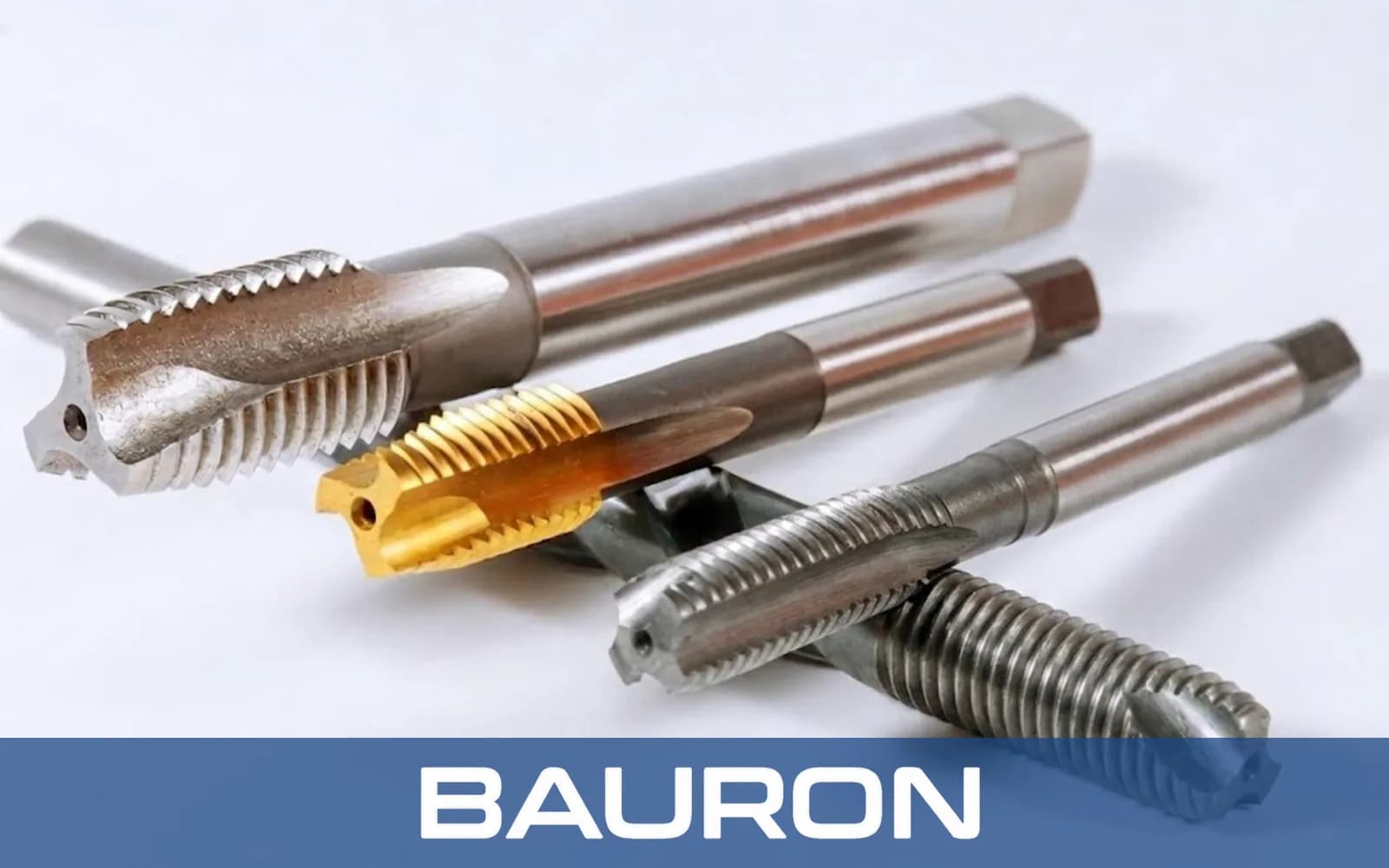

Geometria z rowkiem prostym, ostrzem spiralnym lub rowkiem spiralnym kieruje wióry zależnie od rodzaju otworu i procesu gwintowania. Gwintownik z rowkiem spiralnym do otworów nieprzelotowych wynosi wióry z powrotem w stronę wlotu przyłącza.
Najważniejsze cechy i zalety gwintowników do gwintów gazowych
Kontrolowane zarysy gwintów rurowych
Dokładna geometria boków i skoku sprzyja połączeniom szczelnym pod ciśnieniem, jeśli spełnione są wszystkie wymagania dotyczące połączenia i uszczelnienia.
Wzmocniony rdzeń
Wytrzymały korpus pomaga przeciwdziałać skręcaniu pod wpływem momentu obrotowego przy nacinaniu pełnego zarysu gwintu rurowego.
Różne systemy gwintów
Konfiguracje BSPP, BSPT do gwintów wewnętrznych i NPT obejmują typowe rodziny złączek. Przyłącza NPTF Dryseal i NPS wymagają dedykowanego gwintownika do gwintów rurowych w tych zarysach.
Warianty nakroju
Nakrój stożkowy, czołowy lub do dna otworu można wybrać w zależności od głębokości otworu, warunków rozpoczęcia gwintowania i wymaganej długości pełnego gwintu.
Warianty o zmniejszonej powierzchni styku
Konstrukcje z gwintem przerywanym mogą ograniczyć tarcie i zwiększyć przestrzeń na wióry w wymagających materiałach.
Specyfikacja gwintowników do gwintów gazowych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Nominalne rozmiary gwintów | Od G 1/8" do G 2"+ oraz wybrane rozmiary Rc/BSPT lub NPT |
| Kąt zarysu gwintu | 55° dla gwintów BSP o zarysie Whitwortha; 60° dla NPT |
| Geometria rowków | Rowek prosty, ostrze spiralne, rowek spiralny lub wykonanie z gwintem przerywanym |
| Rodzaj trzpienia | Wzmocniony czworokąt lub prosty trzpień walcowy |
| Geometria gwintu | Walcowy G/BSPP, stożkowy wewnętrzny Rc/BSPT lub NPT |
| Rodzaj operacji | Nacinanie wewnętrznych gwintów gazowych i rurowych |
Dostępne materiały i powłoki gwintowników do gwintów gazowych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Złączki ze stali niskowęglowej, mosiądzu, brązu i żeliwa. | Odporność na uderzenia pozwala przenosić moment obrotowy przy nacinaniu gwintów rurowych. |
| Stal kobaltowa (HSS-Co) | Złączki ze stali nierdzewnej i trudniej obrabialnych stopów. | Zwiększona twardość na gorąco pomaga chronić krawędzie skrawające w materiałach trudnoobrabialnych. |
| TiAlN / obróbka tlenkowa | Gwintowanie produkcyjne w kompatybilnym mosiądzu, stali i materiałach zaworowych. | Odpowiednia powłoka lub obróbka powierzchniowa może zmniejszyć tarcie, ograniczyć zacieranie i poprawić odporność na zużycie. |
Materiał narzędzia, powłokę, kierunek rowków, nakrój i ciecz obróbkową należy dobrać do materiału złączki, rodzaju otworu, systemu gwintu i metody produkcji. W stabilnej produkcji wielkoseryjnej w kompatybilnych materiałach złączek zarysy gwintów gazowych mogą być również wykonane jako gwintowniki z pełnego węglika spiekanego.
Na jakich maszynach stosuje się gwintowniki do gwintów gazowych?
Centra obróbcze CNC
Wykorzystują zsynchronizowane cykle gwintowania do wykonywania przyłączy z gwintem gazowym w zaworach i rozdzielaczach.
Tokarki CNC i centra tokarskie
Gwintują osiowe lub promieniowe przyłącza złączek przy użyciu narzędzi mocowanych w głowicy rewolwerowej lub narzędzi napędzanych.
Urządzenia do gwintowania rur
Umożliwiają powtarzalną produkcję kompatybilnych złączek gwintowanych w dedykowanych układach.
Ręczne pokrętła do gwintowników
Umożliwiają kontrolowane prace w terenie lub serwisowe tam, gdzie gwintowanie ręczne jest właściwe i dopuszczalne.
Zastosowania i branże gwintowników do gwintów gazowych
Rozdzielacze instalacji gazowych
Nacina wewnętrzne walcowe lub stożkowe gwinty rurowe w elementach dystrybucji gazu ziemnego i propanu, w tym w złączkach dla produkcji w przemyśle naftowym i gazowym.
Pneumatyczne zawory sterujące
Gwintuje przyłącza w sprężarkach, reduktorach, korpusach zaworów i siłownikach pneumatycznych.
Komponenty układów paliwowych
Wykonuje gwinty złączek w elementach układów paliwowych dla motoryzacji, żeglugi i przemysłu.
Kotły i instalacje grzewcze
Przygotowuje gwintowane przyłącza i złączki do kompatybilnych komponentów kotłów i instalacji grzewczych.
Najczęściej zadawane pytania o gwintowniki do gwintów gazowych
Czym różnią się gwinty BSPP serii G od stożkowych gwintów BSPT?
Gwinty BSPP serii G są walcowe i zwykle uszczelniają się na podkładce, pierścieniu uszczelniającym O-ring lub zaprojektowanym gnieździe. W terminologii BSPT oznaczenie R dotyczy stożkowego gwintu zewnętrznego, a Rc stożkowego gwintu wewnętrznego; Rp oznacza walcowy gwint wewnętrzny przeznaczony do współpracy z gwintem zewnętrznym R.
Dlaczego gwinty gazowe BSP mają kąt zarysu 55 stopni?
Gwinty BSP mają zarys Whitwortha o kącie 55 stopni z zaokrąglonymi wierzchołkami i dnami. Gwint NPT ma zarys o kącie 60 stopni, dlatego oba systemy nie są zamienne, nawet jeśli rozmiary nominalne wydają się podobne.
Czy gwintownik do gwintów gazowych można stosować do otworu pod śrubę metryczną?
Nie. Rozmiary gwintów rurowych są nominalne i mają inne skoki, średnice, zarysy boków, a często także zbieżność. Do gwintu metrycznego pod element złączny należy wybrać metryczny gwintownik maszynowy, np. z kompletu gwintowników czołowych.
Jak dobrać wiertło do otworu wstępnego pod gwintownik do gwintów gazowych?
Należy korzystać z danych wiertła lub rozwiertaka dla dokładnego oznaczenia G, Rc, Rp lub NPT, rozmiaru nominalnego, materiału obrabianego, długości wkręcenia i wymaganej kontroli gwintu. Niewłaściwy otwór wstępny może powodować niepełne boki gwintu lub nadmierny moment obrotowy.
Czy Bauron może wykonać specjalne gwintowniki do gwintów gazowych?
Bauron może przeanalizować specjalne skoki, wewnętrzne zarysy gwintów rurowych, zęby przerywane, wydłużone trzpienie, nakroje, materiały narzędzia i powłoki do zastosowań w zaworach i złączkach.
.png&w=3840&q=75)
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron Precision Tools zapewnia wsparcie projektowe i inżynieryjne w zakresie geometrii gwintów gazowych i rurowych, nakrojów, rodzajów rowków, wymiarów trzpienia, materiałów narzędzia i powłok. Prosimy przesłać informacje o współpracującej złączce, konstrukcji uszczelnienia, materiale i procesie maszynowym do przeglądu technicznego.
