Ręczne ustawienie w osi
Czworokąt pasuje do pokrętła, dzięki czemu operator może ustawić narzędzie w osi wstępnie wywierconego otworu; długi nakrój gwintowników stożkowych ułatwia to początkowe ustawienie.
Gwintowniki / Gwintowniki ręczne i do niskich prędkości
Gwintowniki ręczne z prostym rowkiem
Czym są gwintowniki ręczne z prostym rowkiem i jak działają?
Gwintowniki ręczne z prostym rowkiem wykonują gwinty wewnętrzne przy użyciu pokrętła ręcznego lub wrzeciona pracującego z kontrolowaną, niską prędkością. Ich rowki biegną równolegle do korpusu narzędzia i podczas skrawania gromadzą wióry, dlatego przy pracy ręcznej zwykle okresowo cofa się narzędzie, aby łamać i usuwać wióry.
Przenoszenie momentu obrotowego
Zęby nakroju stopniowo nacinają zarys gwintu w miarę obracania pokrętła lub wrzeciona.
Gromadzenie wiórów
Wióry gromadzą się w prostych rowkach i mogą wymagać okresowego cofania narzędzia oraz oczyszczania.
Dokończenie gwintu
Zęby o pełnej średnicy za nakrojem kształtują gotowy gwint wewnętrzny.
Najważniejsze cechy i zalety gwintowników ręcznych z prostym rowkiem
Kontrolowane skrawanie ręczne
Praca ręczna zapewnia wyczuwalne sprzężenie zwrotne, które pomaga reagować na rosnący opór skrawania.
Różne profile nakroju
Nakroje stożkowy, czołowy i do dna otworu służą do rozpoczynania gwintu, gwintowania ogólnego i wykańczania otworów nieprzelotowych; użyte razem jako komplet z gwintownikiem do dna otworu obejmują pełną sekwencję gwintowania ręcznego.

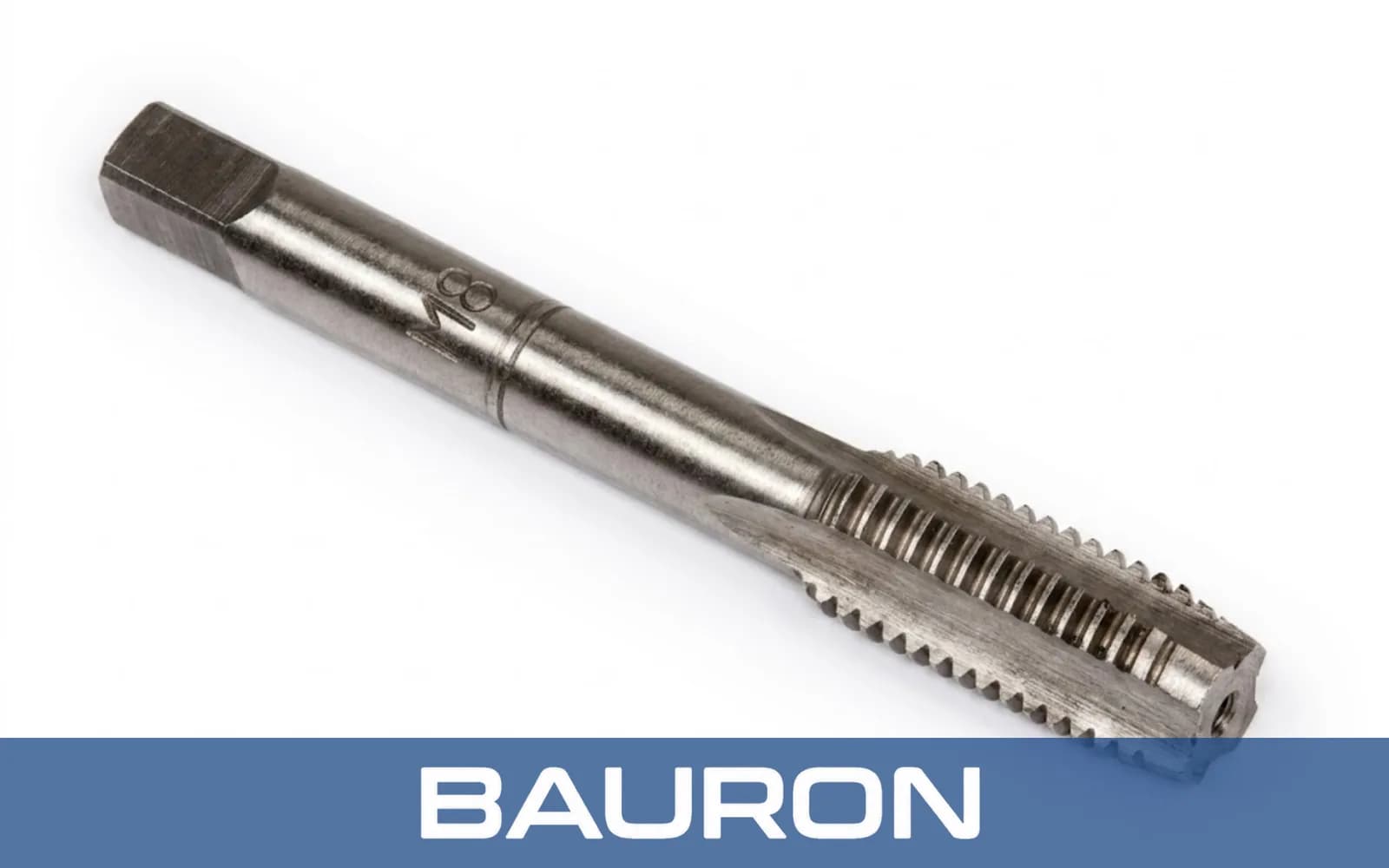

Czworokąt napędowy
Czworokątne zakończenie współpracuje z dopasowanymi pokrętłami i odpowiednimi oprawkami do gwintowników.
Szeroki zakres materiałów
Narzędzia dobrane do zastosowania pozwalają gwintować stal niskowęglową, żeliwo, brąz, aluminium i polimery o dużej gęstości.
Sztywność skrętna
Rdzeń z prostymi rowkami zapewnia sztywność, choć nadal ważne są właściwa średnica otworu pod gwint, smarowanie i kontrola wiórów.
Specyfikacja gwintowników ręcznych z prostym rowkiem
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od #0 do 2"+; gwinty metryczne od M1,6 do M50+ |
| Rodzaje nakroju | Nakrój stożkowy, czołowy lub do dna otworu |
| Rodzaje gwintów | UNC, UNF, metryczne, NPT oraz skoki drobnozwojne |
| Rodzaj rowków | Proste, równoległe rowki |
| Rodzaj trzpienia | Prosty walcowy z czworokątem |
| Tolerancja | Pasowania w klasach 2B i 6H |
Dostępne materiały i powłoki gwintowników ręcznych z prostym rowkiem
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Stal niskowęglowa, mosiądz, aluminium i tworzywa sztuczne. | Ostrość krawędzi, ciągliwość i odporność na uderzenia sprzyjają kontrolowanemu gwintowaniu ręcznemu. |
| Stal węglowa | Lekkie naprawy, poprawianie gwintów i miękkie metale. | Ekonomiczna opcja do prac serwisowych w małej skali. |
| Jasne / bez powłoki | Metale nieżelazne ogólnego przeznaczenia i stal niskowęglowa. | Krawędź bez powłoki zachowuje ostrą geometrię skrawającą i pozwala uniknąć kosztu powlekania. |
HSS łączy ostrość krawędzi z ciągliwością przy ogólnym gwintowaniu ręcznym, stal węglowa sprawdza się w lekkich pracach małoseryjnych, a jasne narzędzia bez powłoki zachowują ostrą krawędź skrawającą przy pracy ręcznej. Do gwintowania maszynowego w stabilnych układach gwintowniki z pełnego węglika spiekanego oferują większą sztywność i odporność na zużycie niż gatunki stosowane w gwintownikach ręcznych.
Na jakich maszynach stosuje się gwintowniki ręczne z prostym rowkiem?
Ręczne pokrętła do gwintowników
Zapewniają operatorowi bezpośrednią kontrolę i wyczucie podczas nacinania gwintu.
Oprawki do gwintowników mocowane w koniku
Zapewniają współosiowość podczas gwintowania z niską prędkością na tokarce konwencjonalnej.
Wiertarki stołowe przy niskich prędkościach
Wykorzystują odpowiednią przystawkę do gwintowania lub kontrolowaną procedurę pracy wrzeciona, aby zapewnić współosiowe gwintowanie.
Zastosowania i branże gwintowników ręcznych z prostym rowkiem
Bieżące prace warsztatowe i serwisowe
Nacina nowe gwinty lub przywraca sprawność zarysów gwintu podczas napraw ręcznych, w tym przy pracach na pokładzie i w doku w przemyśle stoczniowym.
Materiały o krótkim wiórze
Gwintuje żeliwo, mosiądz i odpowiednie tworzywa sztuczne, których wióry łatwo łamią się na drobne kawałki.
Otwory nieprzelotowe i przelotowe
Sprawdza się w obu rodzajach otworów, jeśli kształt nakroju i sposób usuwania wiórów odpowiadają zastosowaniu.
Prototypowanie i narzędziownie

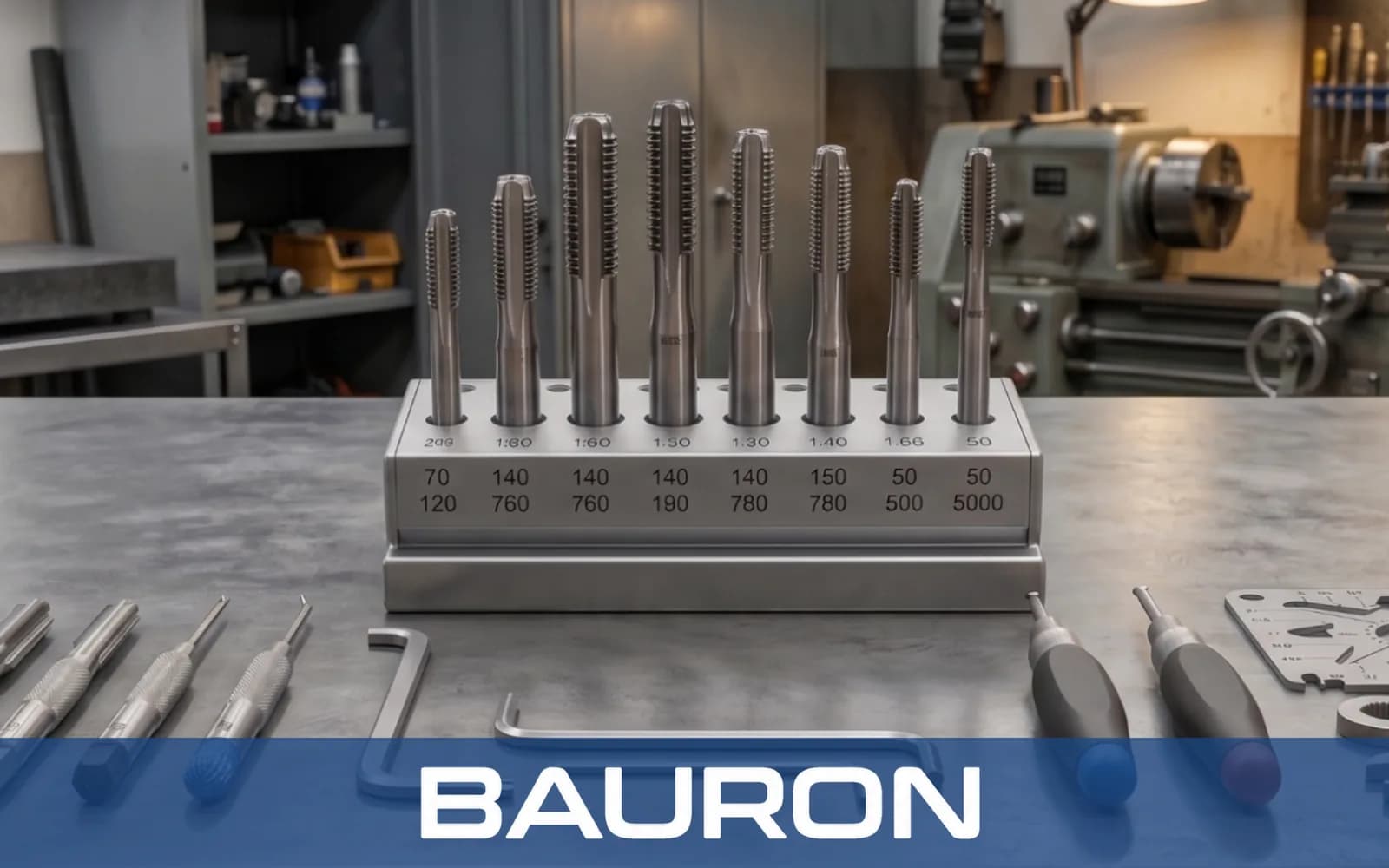

Wykonuje gwinty wewnętrzne w małych ilościach bez dedykowanego, zautomatyzowanego stanowiska do gwintowania, często z użyciem kompletu gwintowników czołowych obejmującego typowe rozmiary.
Najczęściej zadawane pytania o gwintowniki ręczne z prostym rowkiem
Jaką technikę stosuje się przy gwintowniku ręcznym z prostym rowkiem?
W przypadku typowych prawoskrętnych gwintowników skrawających należy wykonać około pół do jednego obrotu do przodu, a następnie cofnąć narzędzie o mniej więcej ćwierć obrotu, aby złamać wiór. Dokładna metoda zależy od materiału, geometrii gwintownika, smarowania i zaleceń producenta.

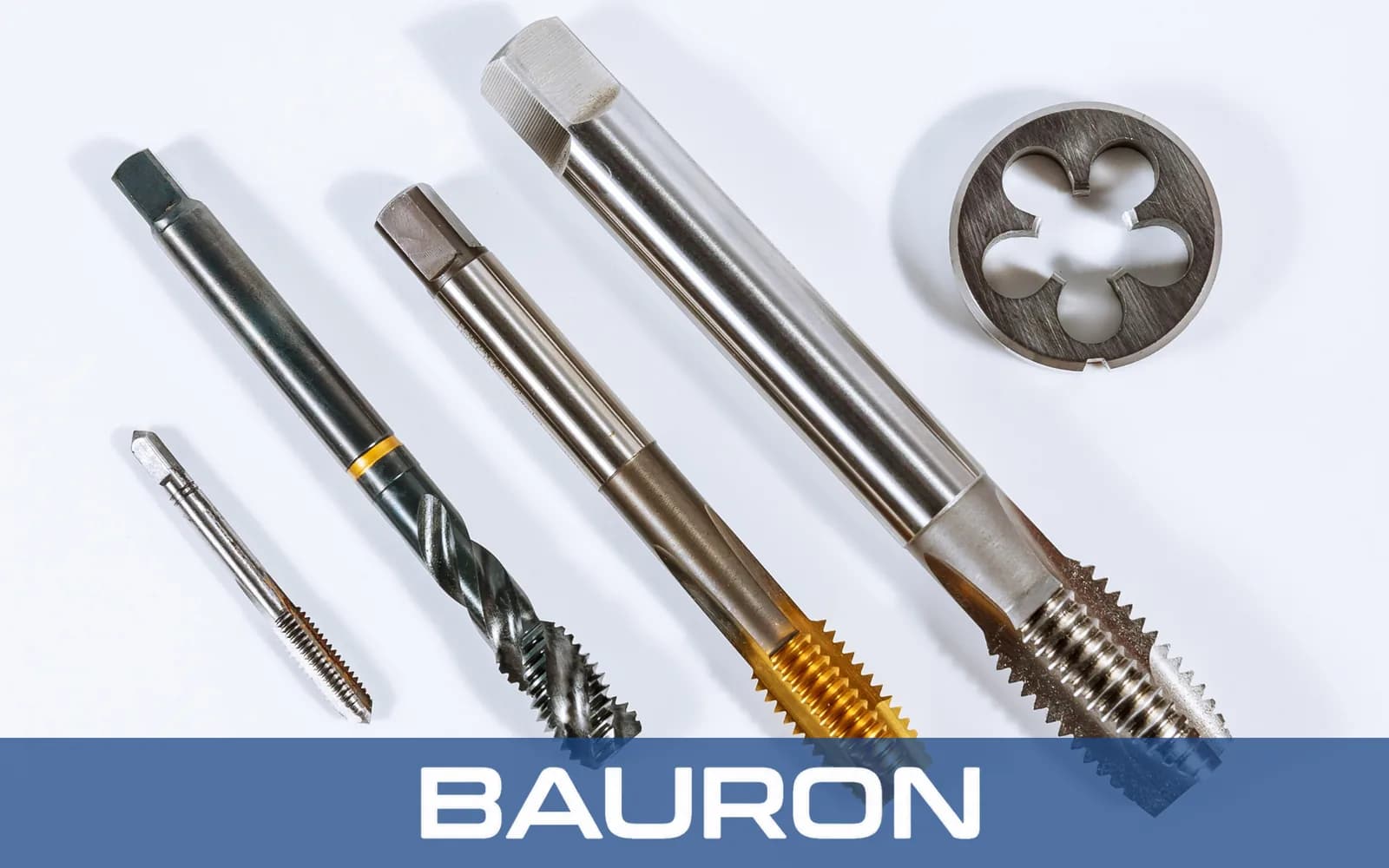

Czym gwintowniki ręczne różnią się od maszynowych?
Producenci gwintowników zwykle wyposażają gwintowniki ręczne w proste rowki i czworokąt, co ułatwia kontrolę ręczną. Gwintowniki maszynowe mają często ostrze spiralne lub rowki spiralne, które kierują wióry podczas ciągłych, zautomatyzowanych cykli.
Czy gwintowniki z prostym rowkiem mogą pracować na maszynie CNC?
Mogą pracować w odpowiednio dobranych cyklach maszynowych z niską prędkością lub w innych kontrolowanych cyklach, zwłaszcza w materiałach o krótkim wiórze. Ponieważ zatrzymują wióry, mogą wymagać innego zaplanowania cyklu niż gwintowniki z ostrzem spiralnym lub z rowkiem spiralnym; nasz przewodnik po gwintownikach CNC porównuje, jak poszczególne rodzaje rowków kierują wióry.
Czy przy gwintowniku ręcznym należy stosować ciecz obróbkową?
Należy stosować ciecz obróbkową zgodną z materiałem obrabianym i materiałem gwintownika, chyba że materiał lub proces wymaga gwintowania na sucho. Właściwe smarowanie może zmniejszyć tarcie, poprawić jakość powierzchni i ograniczyć ryzyko zakleszczenia.
Czy dostępne są specjalne gwintowniki ręczne?
Opcje specjalne mogą obejmować skoki calowe, metryczne i niestandardowe, klasy pasowania, długości nakroju, wymiary trzpienia, materiały i powłoki.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne w zakresie specjalnych parametrów gwintu, profili nakroju, geometrii rowków, materiału narzędzia i powłok. Prosimy przesłać informacje o rodzaju otworu, materiale obrabianym i sposobie pracy do przeglądu technicznego.
