Wynoszenie wiórów po linii śrubowej
Pochylone rowki kierują ciągłe wióry do góry, gdy gwintownik obraca się i zagłębia w otworze.
Gwintowniki / Gwintowniki maszynowe do otworów nieprzelotowych

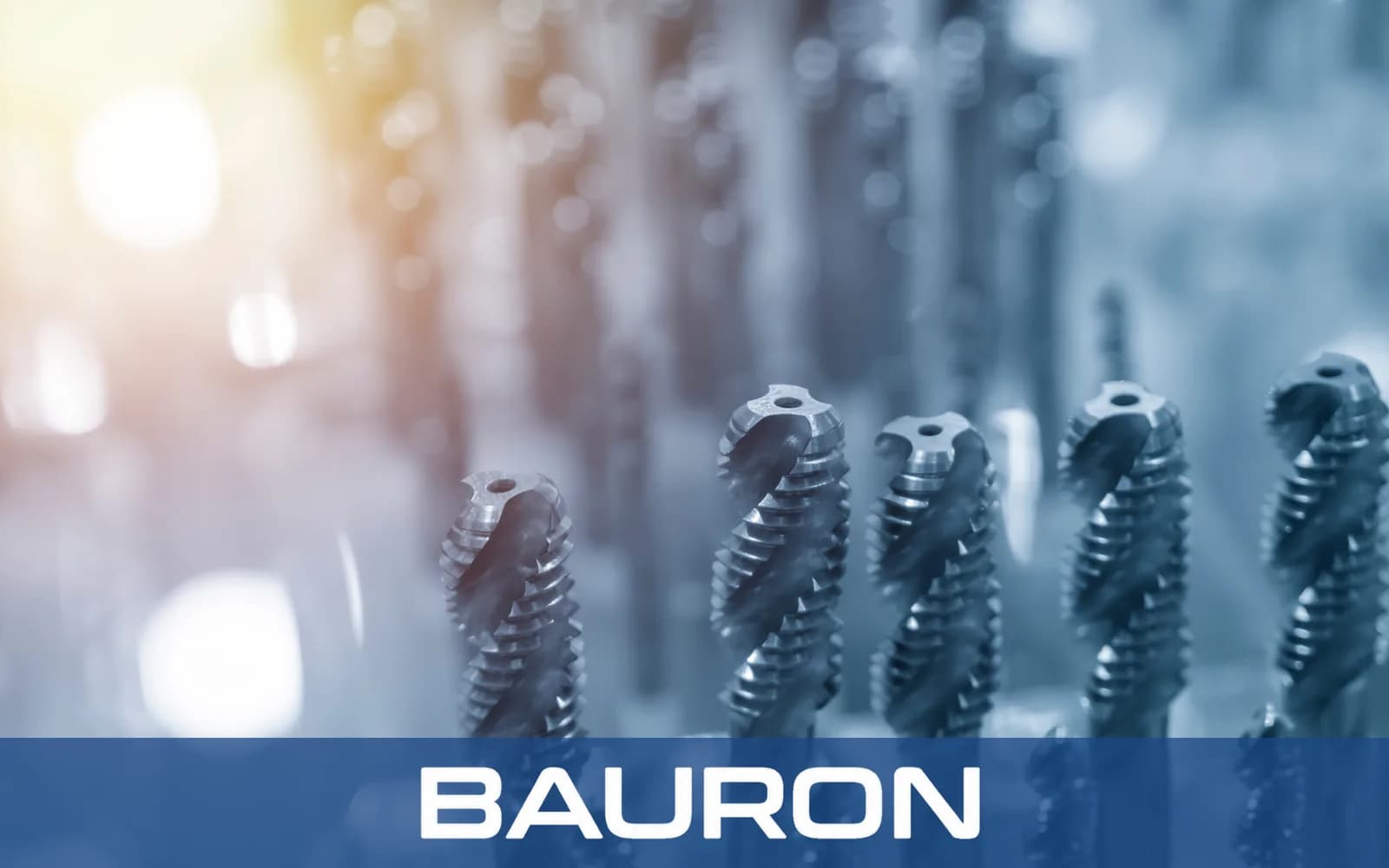

Gwintowniki z rowkiem spiralnym
Czym są gwintowniki z rowkiem spiralnym i jak działają?
Gwintowniki z rowkiem spiralnym to narzędzia do nacinania gwintów wewnętrznych przeznaczone przede wszystkim do otworów nieprzelotowych. Ich ciągłe rowki śrubowe ścinają materiał i transportują wióry z powrotem w stronę wlotu otworu, zamiast wypychać je przed narzędzie w głąb otworu.
Kontrolowane odprowadzanie wiórów
Wióry przemieszczają się w stronę wlotu, zamiast gromadzić się na dnie otworu nieprzelotowego.
Ciągłe skrawanie
Śrubowe krawędzie skrawające przecinają materiały plastyczne, kształtując zarys gwintu wewnętrznego.
Wolna przestrzeń w otworze nieprzelotowym
Usuwanie wiórów z otworu pozostawia wolną przestrzeń pod gwintownikiem, co pozwala kontrolować głębokość gwintu.
Najważniejsze cechy i zalety gwintowników z rowkiem spiralnym
Odprowadzanie wiórów do góry
Rowki śrubowe wyciągają wióry z otworów nieprzelotowych i mogą ograniczyć ich zagęszczanie przy dnie.
Geometria do gwintowania maszynowego
Kształty linii śrubowej dobrane do zastosowania wspierają kontrolowane, zautomatyzowane cykle gwintowania.
Ciągła praca skrawająca
Śrubowe krawędzie mogą zapewnić czyste powierzchnie gwintu, jeśli geometria i warunki skrawania są dopasowane do materiału.
Kąty pochylenia linii śrubowej dobrane do materiału
Dobór kąta pochylenia w obrębie kompletu gwintowników z rowkiem spiralnym równoważy transport wiórów, wytrzymałość krawędzi i przestrzeń rowków dla każdego materiału obrabianego.
Warianty nakroju
Zmodyfikowany nakrój wykańczający i nakrój czołowy w różny sposób równoważą prowadzenie na wejściu i długość gwintu w otworze nieprzelotowym.
Specyfikacja gwintowników z rowkiem spiralnym
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od #0 do 2"+; gwinty metryczne od M1,6 do M50+ |
| Kąt pochylenia linii śrubowej | Od 15° (mały kąt pochylenia) do 45°+ (duży kąt pochylenia) |
| Profil nakroju | Zmodyfikowany nakrój wykańczający na 2 do 3 zwojach lub nakrój czołowy na 3 do 5 zwojach |
| Rodzaje gwintów | UNC, UNF, metryczne, NPT oraz profile o specjalnym skoku |
| Rodzaj trzpienia | Standardowy z czworokątem lub prosty walcowy |
| Tolerancja | Warianty dokładności w klasach GH i H |

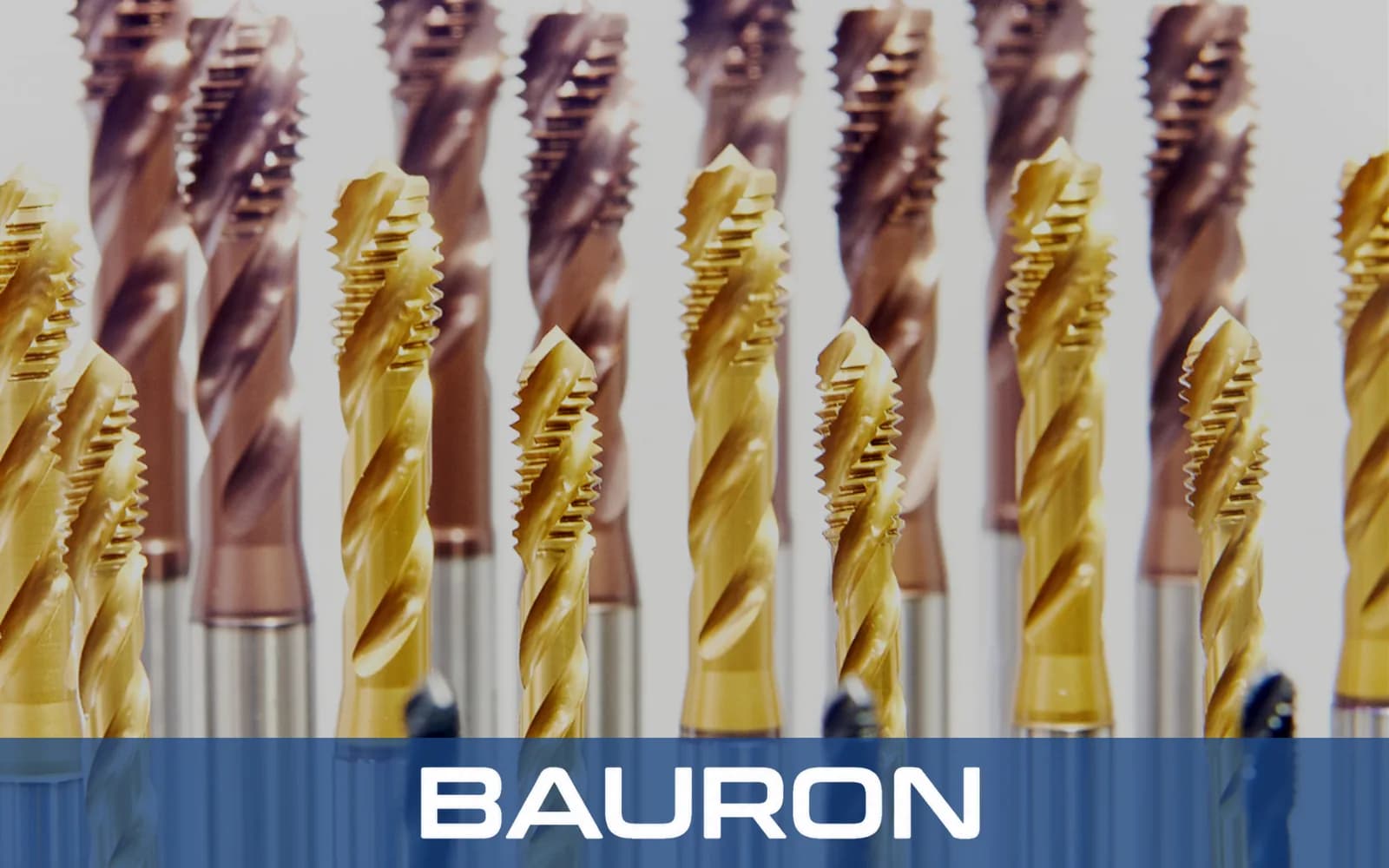

Dostępne materiały i powłoki gwintowników z rowkiem spiralnym
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS-E (stal kobaltowa) | Stal nierdzewna, stal stopowa i tytan. | Twardość na gorąco pomaga zachować krawędź skrawającą w wytrzymałych, plastycznych materiałach. |
| Pełny węglik spiekany | Materiały o wysokiej twardości i stabilne układy produkcyjne. | Sztywność i odporność na zużycie sprzyjają szybkiemu gwintowaniu maszynowemu przy kontrolowanej współosiowości. |
| Powłoka TiAlN / CrN | Stal nierdzewna, wybrane zastosowania w aluminium oraz procesy na sucho lub z ograniczonym smarowaniem. | Mniejsze tarcie może ograniczyć narost materiału, o ile powłoka jest zgodna z materiałem obrabianym. |
Kobaltowa stal HSS-E łączy ciągliwość z twardością na gorąco, pełny węglik spiekany zapewnia sztywność i odporność na zużycie w stabilnych układach, a powłoki TiAlN lub CrN mogą zmniejszyć tarcie, jeśli są dobrane do materiału obrabianego. W narzędziach i obróbce dla lotnictwa taki dobór jest szczególnie ważny przy otworach nieprzelotowych w tytanie i stali nierdzewnej.
Na jakich maszynach stosuje się gwintowniki z rowkiem spiralnym?
Centra obróbcze CNC
Wykorzystują cykle gwintowania sztywnego i kontrolowane odprowadzanie wiórów przy gwintach w otworach nieprzelotowych.
Tokarki CNC
Mocują gwintowniki w głowicach z narzędziami napędzanymi lub w głowicach osiowych do gwintowania otworów nieprzelotowych w częściach toczonych.
Zautomatyzowane głowice gwinciarskie
Zapewniają powtarzalny ruch roboczy i powrotny w dedykowanych urządzeniach produkcyjnych.
Zastosowania i branże gwintowników z rowkiem spiralnym
Gwintowanie otworów nieprzelotowych
Gwintownik z rowkiem spiralnym nacina gwinty wewnętrzne w otworach nieprzelotowych, kierując wióry w stronę wlotu. W przypadku rozmiarów numerowych od #0 do #12 gwintownik maszynowy do śrub z rowkiem spiralnym w ten sam sposób kieruje wióry w małych otworach nieprzelotowych.
Gwintowanie materiałów plastycznych
Sprawdza się w materiałach, takich jak stal nierdzewna, aluminium i stal konstrukcyjna, które mogą tworzyć wióry ciągłe. W odpowiednio plastycznych gatunkach bezwiórową alternatywą są gwintowniki wygniatające.
Gwintowanie otworów przerywanych
Geometria dobrana do zastosowania pozwala przechodzić przez otwory poprzeczne lub rowki wpustowe w otworach nieprzelotowych przy mniejszym ryzyku zatykania się wiórami.
Produkcja CNC
Współpracuje z cyklami sztywnego gwintowania maszynowego, w których kontrolowane są prędkość, posuw, chłodzenie i nawrót.
Najczęściej zadawane pytania o gwintowniki z rowkiem spiralnym
Kiedy wybrać gwintownik z rowkiem spiralnym zamiast gwintownika z ostrzem spiralnym?
Geometrię z rowkiem spiralnym należy wybierać do otworów nieprzelotowych, ponieważ wyciąga ona wióry w stronę wlotu. Gwintowniki z ostrzem spiralnym wypychają wióry do przodu i są zasadniczo przeznaczone do otworów przelotowych.
Jaki kąt pochylenia linii śrubowej wybrać?
Większe kąty pochylenia, rzędu 40° do 45°, mogą ułatwić odprowadzanie długich wiórów z bardziej miękkich materiałów plastycznych. Mniejsze kąty, rzędu 15° do 30°, zapewniają mocniejszą krawędź w trudniejszych materiałach. Wybór należy potwierdzić dla konkretnego stopu i procesu.
Czy gwintowników z rowkiem spiralnym można używać ręcznie?
W niektórych przypadkach użycie ręczne jest możliwe, ale zasadniczo sprawdza się gorzej niż praca maszynowa, ponieważ głębokie rowki zmniejszają przekrój rdzenia, a ręczne ustawianie osi może wprowadzać obciążenia boczne.
Dlaczego gwintownik z rowkiem spiralnym może się zakleszczyć w głębokim otworze nieprzelotowym?
Możliwe przyczyny to niewystarczająca pojemność rowków, niewłaściwy kąt pochylenia linii śrubowej, niedostateczne smarowanie lub doprowadzenie chłodziwa, zbyt mała średnica otworu pod gwint, nadmierna głębokość lub zatykanie się wiórami.
Czy dostępne są specjalne gwintowniki z rowkiem spiralnym?
Opcje dopasowane do zastosowania dla tych gwintowników specjalnych mogą obejmować kąty pochylenia linii śrubowej, skoki, nakroje, kanały chłodzenia wewnętrznego, wymiary trzpienia, materiały narzędzia i powłoki.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne w zakresie specjalnych narzędzi skrawających, w tym doboru geometrii gwintu, kąta pochylenia linii śrubowej, pojemności rowków, doprowadzenia chłodziwa, materiału narzędzia i powłoki. Prosimy przesłać wymiary otworu nieprzelotowego, informacje o materiale obrabianym i wymagania dotyczące cyklu do przeglądu technicznego.
