Prowadzone wejście
Nakrój wchodzi w otwór pod gwint o właściwej średnicy i pomaga ustawić narzędzie w osi.
Gwintowniki / Narzędzia do gwintów rurowych

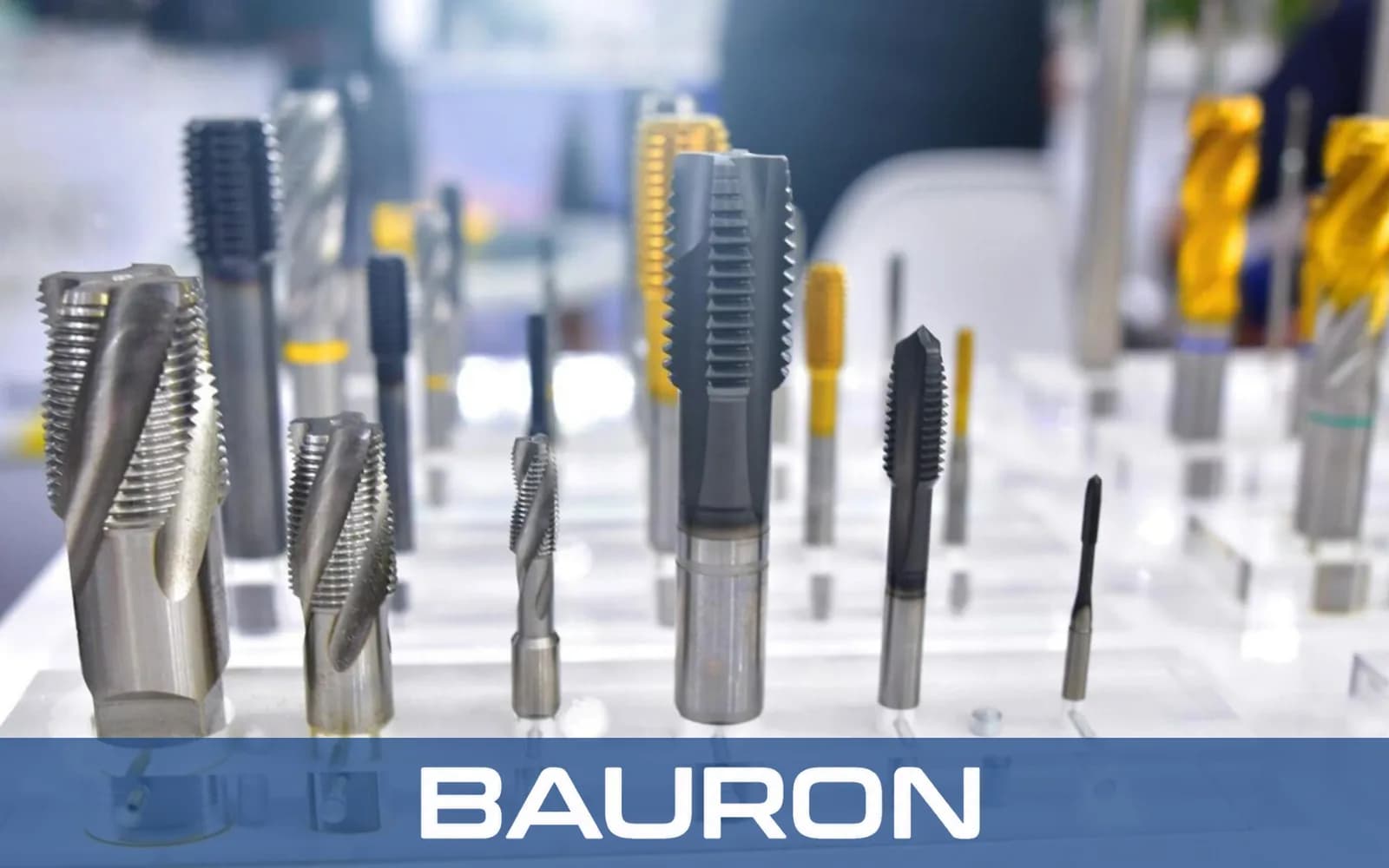

Gwintowniki rurowe
Czym są gwintowniki rurowe i jak działają?
Gwintowniki rurowe wykonują gwinty wewnętrzne do połączeń cieczowych, gazowych i hydraulicznych. Gwinty stożkowe, takie jak NPT i BSPT, zwiększają średnicę wzdłuż gwintu, natomiast gwinty NPS i BSPP pozostają walcowe. Jakość gotowego połączenia zależy od zgodności zarysów gwintu, prawidłowej długości wkręcenia i określonej metody uszczelniania.
Stopniowe skrawanie
Kolejne zęby skrawają materiał, tworząc wymagany walcowy lub stożkowy zarys gwintu rurowego.
Geometria połączenia
Gwinty stożkowe klinują się podczas montażu, natomiast gwinty walcowe zwykle wymagają oddzielnej powierzchni lub elementu uszczelniającego.
Usuwanie wiórów
Proste lub przerywane rowki zapewniają miejsce na wióry i pomagają ograniczyć uszkodzenia świeżo naciętych boków gwintu; w nieprzelotowych przyłączach NPT gwintowniki z rowkiem spiralnym wynoszą wióry w stronę wlotu.
Najważniejsze cechy i zalety gwintowników rurowych
Kontrola zarysu uszczelniającego
Dokładne zarysy stożkowe lub walcowe pozwalają uzyskać połączenia szczelne pod ciśnieniem przy zastosowaniu kompatybilnych złączek i właściwych metod uszczelniania.
Wzmocniony rdzeń
Wytrzymały korpus pomaga przenosić obciążenie skrętne związane z nacinaniem pełnego zarysu gwintu rurowego.
Różne systemy gwintów
Każdy gwintownik do gwintów rurowych można zamówić w zarysie NPT, NPTF, BSPT, NPS lub BSPP dla różnych systemów złączek. Dedykowane wersje tych gwintowników do gwintów rurowych przeznaczone do gwintów gazowych obejmują złączki z gwintem serii G i Rc.
Warianty z gwintem przerywanym
Naprzemienny układ zębów może ograniczyć tarcie i zwiększyć przestrzeń na wióry w wymagających materiałach.
Praca ręczna i zautomatyzowana
Dostępne są konfiguracje do napraw w terenie, urządzeń do gwintowania rur i kontrolowanych cykli gwintowania CNC.
Specyfikacja gwintowników rurowych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Nominalne rozmiary rur | Od 1/16" do 3"+ dla wybranych konfiguracji NPT i BSPT |
| Systemy gwintów | NPT, NPTF, BSPT, NPS, BSPP oraz zarysy dopasowane do zastosowania |
| Zbieżność | Zbieżność średnicy 1:16, ok. 1° 47′ na stronę, dla odpowiednich stożkowych gwintów rurowych |
| Geometria rowków | Rowek prosty lub wykonanie z gwintem przerywanym |
| Rodzaj trzpienia | Wzmocniony czworokąt lub prosty trzpień walcowy |
| Rodzaj operacji | Nacinanie walcowych i stożkowych wewnętrznych gwintów rurowych |

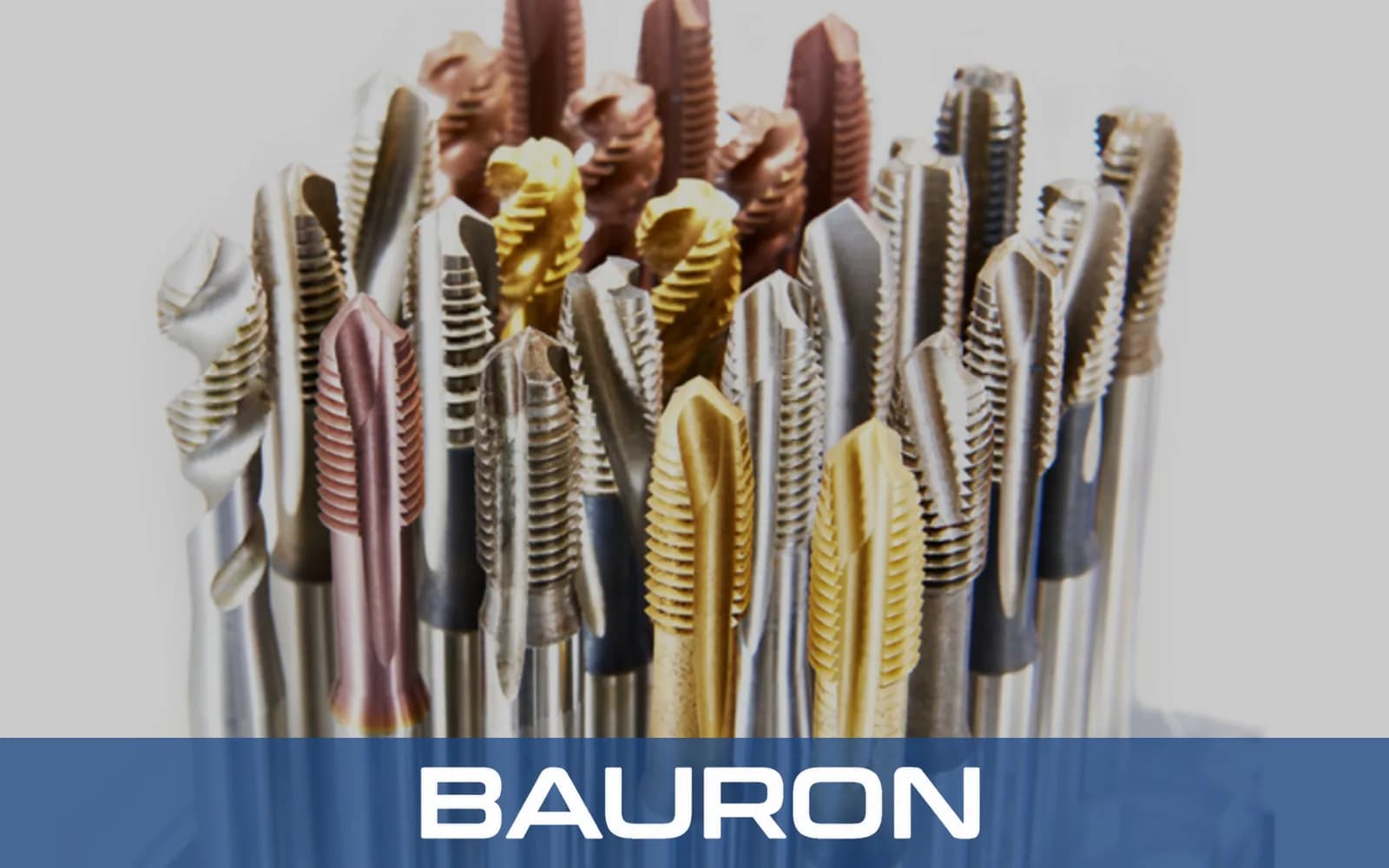

Dostępne materiały i powłoki gwintowników rurowych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Złączki ze stali niskowęglowej, mosiądzu, brązu i żeliwa. | Udarność pozwala sprostać stosunkowo dużemu oporowi skrawania przy zarysach gwintów rurowych. |
| Stal kobaltowa (HSS-Co) | Złączki ze stali nierdzewnej i stopów o podwyższonej wytrzymałości. | Większa twardość na gorąco pomaga chronić krawędzie skrawające w trudniejszych materiałach obrabianych. |
| TiAlN / obróbka tlenkowa | Gwintowanie produkcyjne w kompatybilnych stalach i materiałach zaworowych. | Obróbka powierzchniowa lub powłoka może zmniejszyć tarcie, ograniczyć zacieranie i poprawić odporność na zużycie. |
Materiał narzędzia, powłokę, kształt rowków i ciecz obróbkową należy dobrać do materiału złączki, rodzaju otworu, sztywności maszyny i wielkości produkcji.
Na jakich maszynach stosuje się gwintowniki rurowe?
Centra obróbcze CNC
Wykorzystują zsynchronizowane lub sztywne cykle gwintowania do wykonywania przyłączy z gwintem rurowym w korpusach zaworów i blokach rozdzielaczy.
Tokarki CNC i centra tokarskie
Mocują gwintowniki rurowe w stacjach osiowych lub z narzędziami napędzanymi do wykonywania połączeń gwintowych w częściach toczonych.
Gwinciarki do rur
Umożliwiają powtarzalne gwintowanie złączek rurowych w dedykowanych układach produkcyjnych.
Ręczne pokrętła do gwintowników
Umożliwiają kontrolowane prace instalacyjne lub naprawę gwintów tam, gdzie właściwe jest gwintowanie ręczne.
Zastosowania i branże gwintowników rurowych
Instalacje sanitarne i wodociągowe
Służy jako gwintownik instalacyjny do gwintów wewnętrznych w złączkach wodnych, rozdzielaczach i elementach serwisowych.
Przyłącza hydrauliczne i pneumatyczne
Wykonuje przyłącza z gwintem rurowym w korpusach zaworów, cylindrach i blokach rozdzielaczy układów płynowych.
Urządzenia dla przemysłu naftowego i gazowego
Przygotowuje połączenia gwintowe w kompatybilnych złączkach rurowych i elementach instalacji procesowych stosowanych w produkcji dla przemysłu naftowego i gazowego.
Instalacje grzewcze, wentylacyjne i klimatyzacyjne
Wykonuje połączenia wewnętrzne w urządzeniach chłodniczych, grzewczych i przemysłowych urządzeniach klimatyzacyjnych.
Najczęściej zadawane pytania o gwintowniki rurowe
Czym gwintownik rurowy NPT różni się od standardowego gwintownika maszynowego?
Standardowy gwintownik maszynowy, taki jak nasze gwintowniki czołowe, nacina zwykle gwint walcowy pod element złączny. Gwintownik NPT nacina stożkowy gwint rurowy, którego średnica rośnie wzdłuż gwintu, co zapewnia klinowe połączenie z dopasowaną złączką.
Czym różnią się gwintowniki rurowe NPT i NPTF?
Oba są systemami stożkowych gwintów rurowych. Połączenia NPT zwykle wymagają dopuszczonego uszczelniacza, natomiast zarysy NPTF Dryseal kontrolują wcisk na wierzchołkach i dnach gwintu, co pozwala uzyskać szczelność bez oddzielnego uszczelniacza gwintów, jeśli konstrukcja połączenia i zastosowanie na to pozwalają.
Dlaczego stosuje się gwintowniki rurowe z gwintem przerywanym?
Usunięcie wybranych zębów zmniejsza powierzchnię styku i tworzy więcej miejsca na wióry. Może to obniżyć moment gwintowania i ograniczyć zbijanie się wiórów, choć efekt zależy od materiału, smarowania i parametrów skrawania.
Jak dobrać średnicę wiertła pod gwintownik rurowy?
Rozmiary rur są nominalne i nie odpowiadają średnicy zewnętrznej gwintownika. Należy stosować średnicę wiertła lub rozwiertaka określoną dla danego systemu gwintu, rozmiaru nominalnego, długości wkręcenia, materiału i obowiązujących wymagań aplikacyjnych.
Czy Bauron może wykonać specjalne gwintowniki rurowe?
Projektując gwintowniki specjalne do konkretnych zastosowań z gwintami rurowymi, Bauron może przeanalizować niestandardowe skoki, nakroje, długości trzpienia, rodzaje rowków i powłoki.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne w zakresie specjalnych zarysów gwintów rurowych, nakrojów, geometrii rowków, wymiarów trzpienia, materiałów narzędzia i powłok. Prosimy przesłać rysunek złączki oraz informacje o materiale, metodzie uszczelniania i wymaganiach maszynowych do przeglądu technicznego.
