Osadzenie na oprawce
Drążony korpus nasadza się na dopasowaną oprawkę stożkową lub walcową.
Rozwiertaki / Narzędzia do wykańczania otworów o dużej średnicy
Rozwiertaki nasadowe

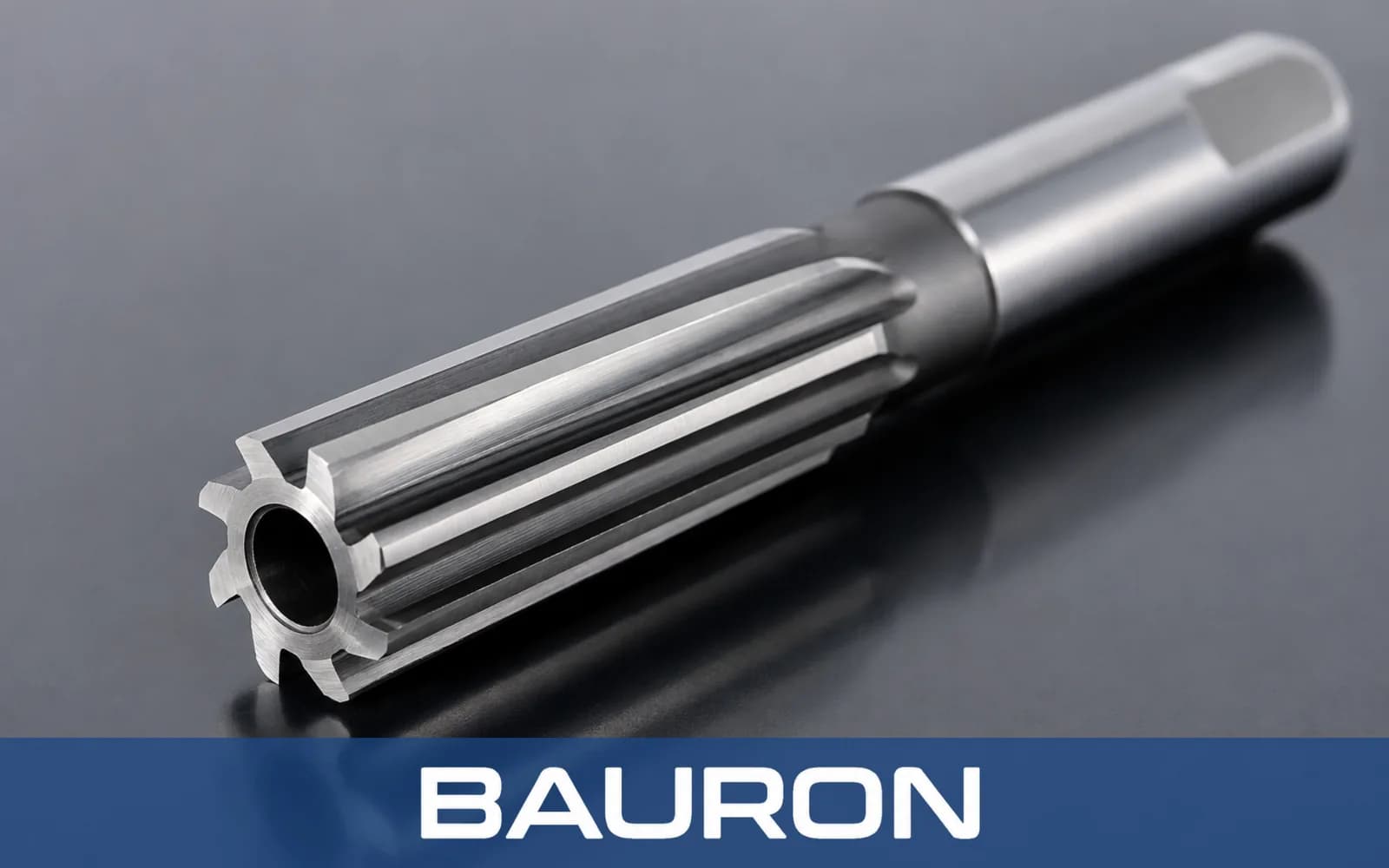

Czym są rozwiertaki nasadowe i jak działają?
Rozwiertaki nasadowe to drążone narzędzia wykańczające do wymiarowania dużych otworów, wymagające mniej materiału na korpus narzędzia. Wymienny korpus rozwiertaka osadza się na oprawce wielokrotnego użytku, która ustala położenie narzędzia i przenosi moment obrotowy wrzeciona.
Sprzężenie napędu
Rowki w rozwiertaku współpracują z zabierakami oprawki, przenosząc moment obrotowy.
Skrawanie obrotowe
Kolejne krawędzie skrawające stopniowo usuwają materiał ze wstępnie wytoczonego otworu; w przypadku mniejszych otworów wiertło-rozwiertaki mogą wykonać i wykończyć otwór jednym narzędziem.
Odprowadzanie wiórów
Rowki odprowadzają wióry, sprzyjając uzyskaniu okrągłej, gładkiej powierzchni wewnętrznej.
Najważniejsze cechy i zalety rozwiertaków nasadowych
Konstrukcja drążona
Zmniejsza masę i zużycie surowca w narzędziach o dużej średnicy.

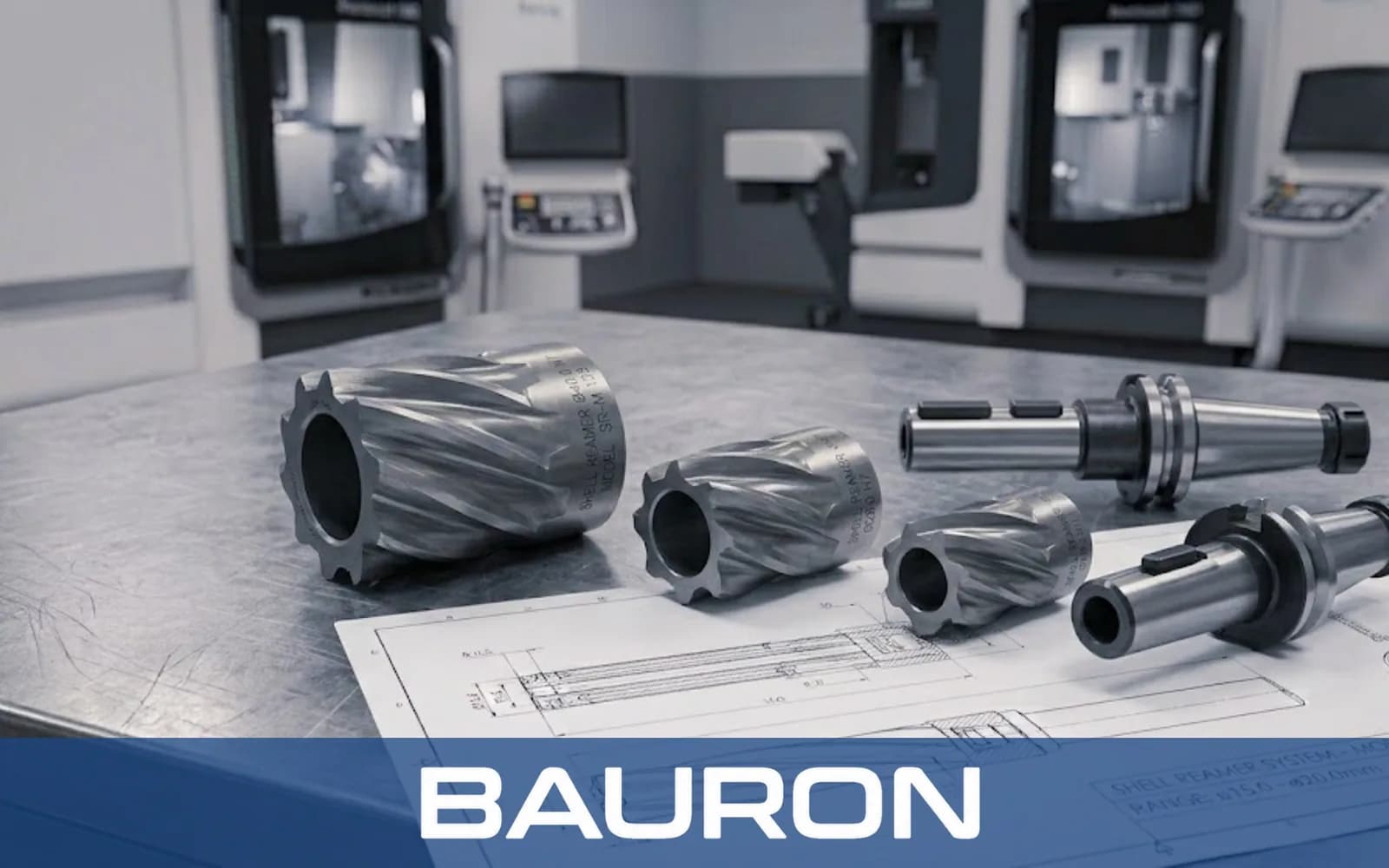

Wymienne oprawki
Jedna kompatybilna oprawka może napędzać wiele rozwiertaków nasadowych, co pozwala ograniczyć zapas narzędzi.
Rowki zabierakowe
Współpracują z zabierakami oprawki, zapewniając pewne przenoszenie momentu obrotowego podczas skrawania.
Duża liczba rowków
Rozkłada siły skrawania na więcej krawędzi, pomagając ograniczyć drgania.
Format wielkośrednicowy
Umożliwia obróbkę otworów o wymiarach, przy których rozwiertaki z pełnego węglika i inne narzędzia z pełnym trzpieniem bywają niepraktyczne.
Otwór stożkowy
Zapewnia współosiowe osadzenie na dopasowanej oprawce napędowej, pomagając kontrolować bicie. Gdy oddalone otwory muszą mieć wspólną oś, rozwiertaki prowadzone prowadzą skrawanie od istniejącego otworu.
Specyfikacja rozwiertaków nasadowych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 3/4" do 5"; dostępne rozmiary calowe i metryczne |
| Rodzaj otworu mocującego | Otwór stożkowy do osadzenia na standardowej oprawce |

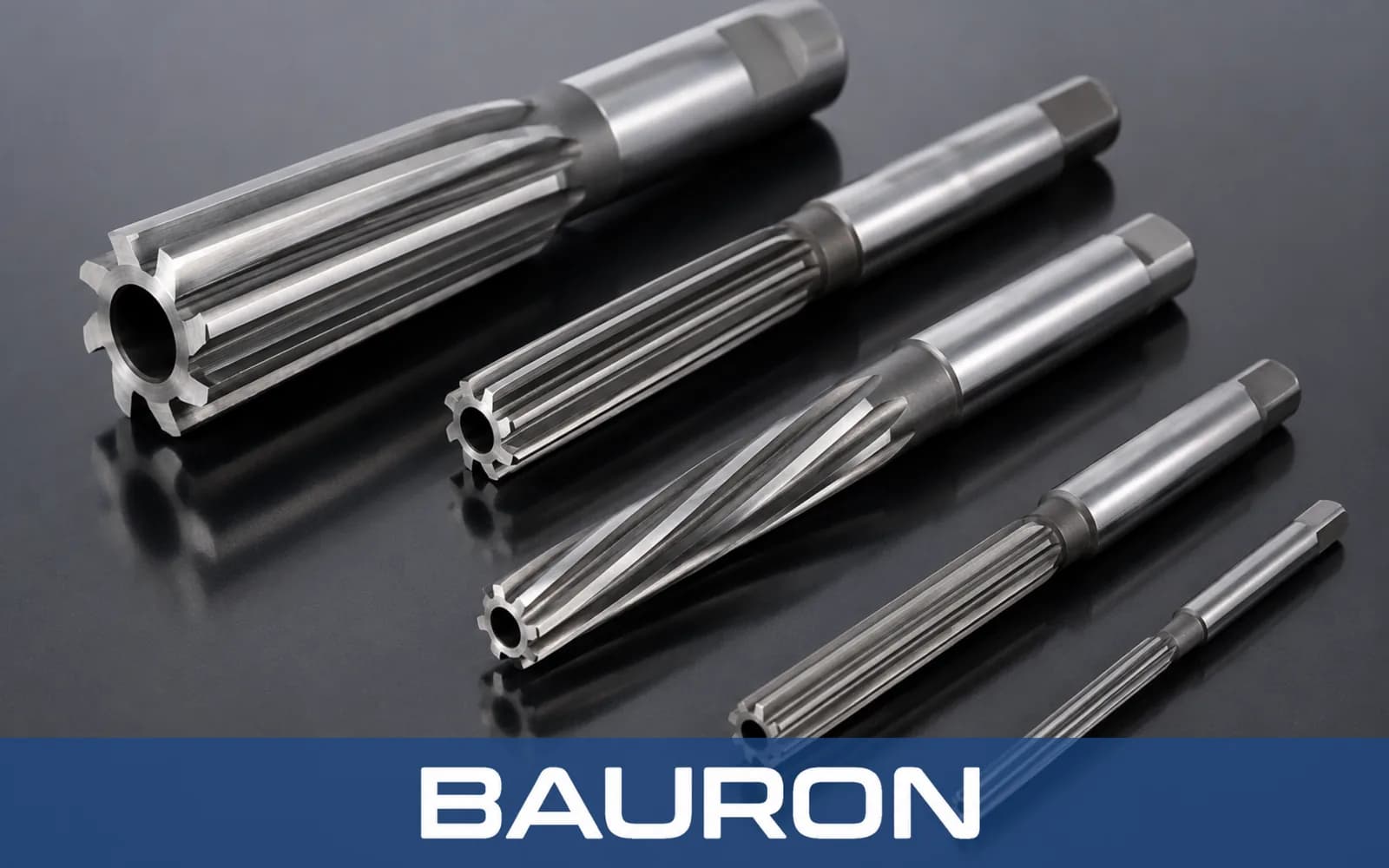

| Typ rowka | Rowek prosty lub spiralny |
| Mechanizm napędu | Standardowe rowki zabierakowe pod zabieraki oprawki |
| Liczba rowków | Od 6 do 14, w zależności od średnicy |
| Tolerancja | Precyzyjnie szlifowane na standardową tolerancję H7 lub określone wymiary OEM |
Dostępne materiały i powłoki rozwiertaków nasadowych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Duże otwory ogólnego przeznaczenia w stali niskowęglowej i żeliwie. | Ekonomiczny materiał na duże korpusy narzędzi. |
| Z ostrzami z węglika | Materiały ścierne i ciągła produkcja CNC. | Zwiększa odporność krawędzi na zużycie przy zachowaniu tańszego rdzenia. |
| Powłoka TiN | Zastosowania wielkoseryjne wymagające mniejszego tarcia. | Może wydłużyć trwałość narzędzia i poprawić jakość wykończonej powierzchni. |
HSS zapewnia ekonomiczny korpus do ogólnej obróbki dużych otworów, ostrza z węglika zwiększają odporność na zużycie przy materiałach ściernych, a TiN może zmniejszać tarcie w zastosowaniach produkcyjnych.
Na jakich maszynach stosuje się rozwiertaki nasadowe?
Ciężkie wytaczarki
Zapewniają sztywność i moment obrotowy wymagane przy rozwiercaniu nasadowym dużych średnic.
Duże centra obróbcze CNC
Łączą wytrzymałe oprawki z rozwiertakami nasadowymi w ramach rozwiązań obróbki CNC do zautomatyzowanego wykańczania dużych otworów.
Wiertarki promieniowe
Umożliwiają posuw ręczny lub mechaniczny przy rozwiercaniu dużych elementów, które trudno przemieszczać.
Zastosowania i branże rozwiertaków nasadowych
Obróbka otworów w maszynach ciężkich
Służy jako narzędzie do wykańczania otworów o dużej średnicy w żeliwnych korpusach maszyn ciężkich, bez masy i zużycia materiału, jakie wiążą się z rozwiertakiem monolitycznym.
Obróbka bloków silnika
Wymiaruje duże otwory cylindrów za pomocą korpusu nasadowego osadzonego na sztywnej oprawce.
Produkcja przekładni
Rozwierca duże gniazda łożysk na określone tolerancje, zapewniając prawidłowe ustawienie kół zębatych; w obudowach z kilkoma współosiowymi średnicami można zastosować rozwiertak stopniowy.
Maszyny rolnicze
Powiększa wytrzymałe otwory przegubowe w mechanizmach dźwigniowych konstrukcji.
Zawory rurociągowe
Obrabia duże otwory w korpusach zaworów sterujących przepływem, tworząc powierzchnie uszczelniające dla branży energetycznej.
Najczęściej zadawane pytania o rozwiertaki nasadowe
Jaka jest przewaga rozwiertaków nasadowych nad monolitycznymi rozwiertakami maszynowymi uchwytowymi?
Przy dużych średnicach drążony korpus nasadowy na oprawce wielokrotnego użytku zmniejsza masę narzędzia i koszt surowca w porównaniu z rozwiertakiem monolitycznym.
Jak mocuje się rozwiertak nasadowy w maszynie?
Jego stożkowy otwór wewnętrzny nasadza się na oddzielną oprawkę. Rowki zabierakowe z tyłu współpracują z zabierakami oprawki, przenosząc moment obrotowy.
Czy jedna oprawka może służyć do rozwiertaków nasadowych o różnych rozmiarach?
Standardowa oprawka może pasować do kilku rozmiarów rozwiertaków nasadowych, jeśli zbieżność ich otworu wewnętrznego i wymiary rowków zabierakowych są zgodne.
Czy rozwiertaki nasadowe są dostępne z rowkami spiralnymi?
Tak. Rozwiertaki nasadowe występują w wersjach z rowkami prostymi i spiralnymi; rowki spiralne zaleca się w dużych otworach z rowkami wpustowymi lub otworami poprzecznymi, aby zapobiec zaczepianiu.
Czy Bauron produkuje rozwiertaki nasadowe na zamówienie?
Bauron może wykonać specjalne średnice, geometrie rowków i konfiguracje z ostrzami z węglika zgodnie z określonymi wymaganiami, a także przeanalizować konstrukcję regulowanego rozwiertaka nasadowego, gdy jeden korpus narzędzia ma obejmować zakres wymiarów.
