Regulacja wewnętrzna
Dokręcenie stożkowej śruby lub korka wewnątrz drążonego korpusu rozpycha nacinaną część skrawającą na zewnątrz.
Rozwiertaki / Rozwiertaki wykańczające z kompensacją zużycia

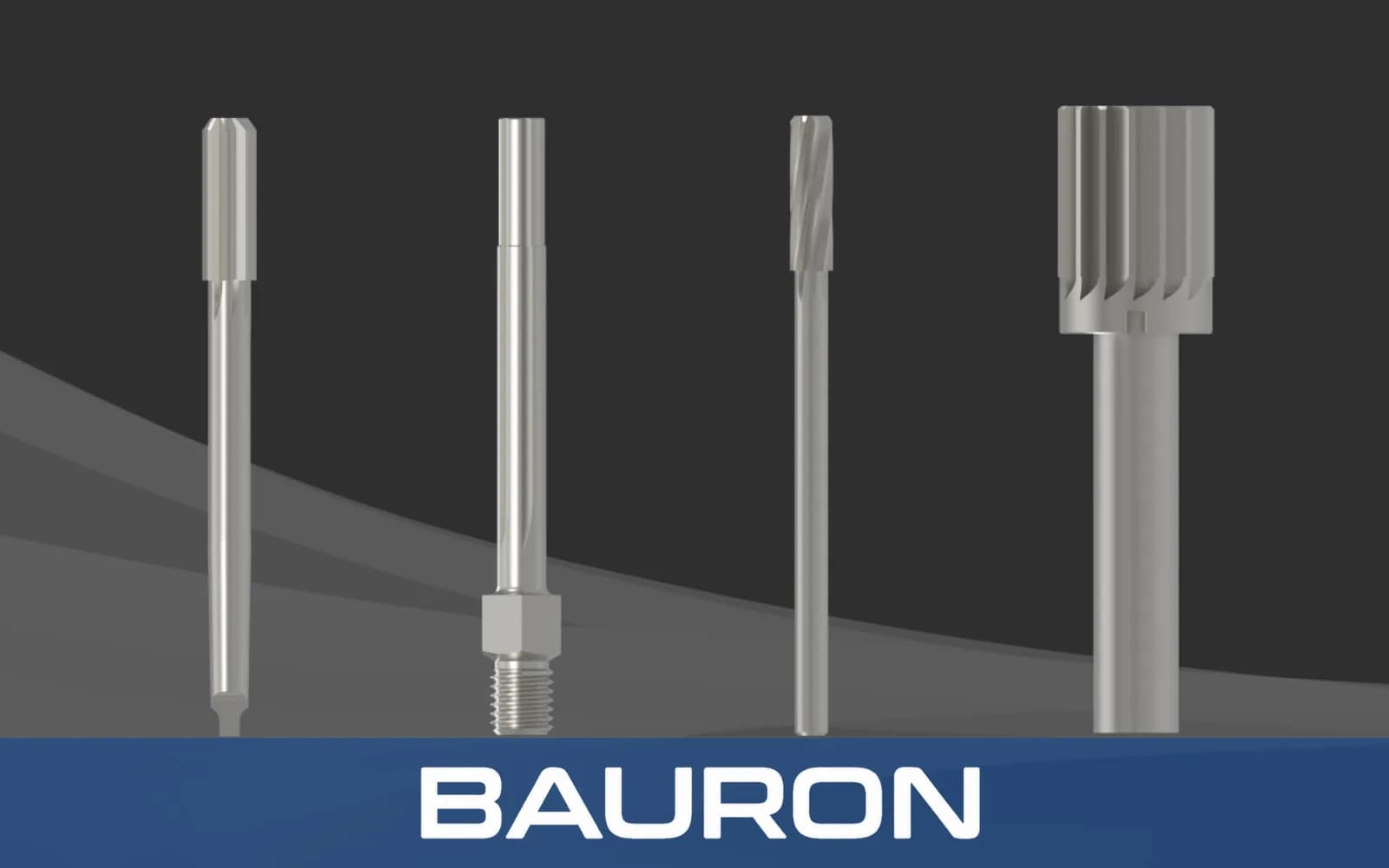

Rozwiertaki rozprężne
Czym są rozwiertaki rozprężne i jak działają?
Rozwiertaki rozprężne to precyzyjne narzędzia do wymiarowania otworów, które kompensują zużycie krawędzi skrawających lub pozwalają uzyskać ściśle kontrolowaną średnicę niestandardową. Wewnętrzny mechanizm regulacyjny umożliwia niewielkie zwiększenie wymiaru skrawania.
Zwiększenie średnicy
Krawędzie skrawające rozszerzają się nieznacznie, zwykle o kilka tysięcznych cala, w kierunku wymiaru docelowego.
Skrawanie obrotowe
Podczas obrotu narzędzia wyregulowane krawędzie zbierają niewielką ilość materiału ze ścianki otworu.
Kontrola wymiaru
Przed przejściem wykańczającym średnicę skrawania sprawdza się mikrometrem.
Najważniejsze cechy i zalety rozwiertaków rozprężnych
Regulowana śruba wewnętrzna
Umożliwia niewielkie zmiany średnicy w celu kompensacji zużycia i może wydłużyć okres użytkowania narzędzia.
Nacinany korpus
Pozwala części skrawającej odkształcać się na zewnątrz przy zachowaniu formy monolitycznego korpusu.
Precyzyjne łysinki prowadzące
Wspomagają dokładne wymiarowanie po wyregulowaniu i zmierzeniu narzędzia.
Kompensacja zużycia
Może ograniczyć częstotliwość wymiany w porównaniu z rozwiertakiem maszynowym o stałym wymiarze, którego średnicy nie da się zmienić.
Różne geometrie rowków
Warianty z rowkami prostymi i spiralnymi odpowiadają na różne wymagania dotyczące odprowadzania wiórów, a do głębszych otworów można zamówić rozwiertaki o wydłużonej długości.
Sztywny trzpień
Zapewnia pewne mocowanie w kompatybilnych tulejkach zaciskowych CNC, uchwytach lub pokrętłach ręcznych; do wykańczania wyłącznie ręcznego alternatywą są rozwiertaki ręczne z kwadratowym zakończeniem trzpienia.
Specyfikacja rozwiertaków rozprężnych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 1/4" do 2" w rozmiarach standardowych |
| Zakres rozprężania | Do 0.006"–0.010", w zależności od wymiaru bazowego |
| Typ rowka | Rowek prosty lub spiralny |
| Rodzaj trzpienia | Walcowy, stożek Morse'a lub kwadratowe zakończenie |
| Mechanizm regulacji | Wewnętrzna stożkowa śruba z korkiem |
| Rodzaj zastosowania | Otwory przelotowe i płytkie otwory nieprzelotowe |
Dostępne materiały i powłoki rozwiertaków rozprężnych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Stal niskowęglowa, aluminium i ogólna korekta wymiarów. | Zapewnia ciągliwość i sprężystość korpusu wymaganą do rozprężania. |
| Z ostrzami z węglika | Produkcja wielkoseryjna i materiały ścierne. | Zwiększa odporność krawędzi na zużycie przy zachowaniu sprężystego stalowego rdzenia. |
| Azotek tytanu (TiN) | Zastosowania ogólne wymagające dodatkowej ochrony przed zużyciem. | Poprawia poślizg powierzchni i może zmniejszać tarcie oraz nagrzewanie. |
HSS zapewnia sprężystość korpusu potrzebną do rozprężania, wersje z ostrzami z węglika zwiększają odporność krawędzi skrawających na zużycie, a TiN może zmniejszać tarcie i nagrzewanie.
Na jakich maszynach stosuje się rozwiertaki rozprężne?
Centra obróbcze CNC
Wykorzystują sztywne oprawki do zautomatyzowanego wymiarowania i kompensacji zużycia średnicy.
Tokarki konwencjonalne
Narzędzie mocuje się w koniku, aby wykańczać otwory w przedmiotach cylindrycznych.
Wiertarki stołowe
Zapewniają kontrolowane wykańczanie pionowe przy stałym posuwie.
Zastosowania i branże rozwiertaków rozprężnych
Kompensacja zużycia
Przywraca średnicę skrawania po zużyciu krawędzi w wyniku wielokrotnego użytkowania.
Tolerancje specjalne
Pozwala uzyskać niestandardowe pasowania średnicowe, niedostępne w wybranym narzędziu o stałym wymiarze.
Obróbka materiałów ściernych
Umożliwia ponowną regulację wymiaru skrawania w miarę postępującego zużycia przy obróbce metali o działaniu ściernym.
Wykańczanie głębokich otworów
Może być połączony z wydłużonym profilem do głębokich, trudno dostępnych wnęk, takich jak otwory w korpusach zaworów stosowanych w branży energetycznej.
Najczęściej zadawane pytania o rozwiertaki rozprężne
Czym różnią się rozwiertaki rozprężne od regulowanych rozwiertaków ręcznych?
Ręczny rozwiertak regulowany wykorzystuje osobne przesuwne noże, które obejmują stosunkowo szeroki zakres, często do 1/16 cala. Rozwiertak rozprężny ma nacinany monolityczny korpus i rozszerza się zaledwie o kilka tysięcznych cala, głównie w celu kompensacji zużycia.
Czy rozwiertaki rozprężne można stosować do obróbki zgrubnej?
Nie. Są to narzędzia wykańczające, przeznaczone do usuwania niewielkiej ilości materiału w celu uzyskania wymiaru końcowego i jakości powierzchni, a nie do zbierania dużego naddatku.
O ile można powiększyć średnicę rozwiertaka rozprężnego?
Podana granica rozprężania wynosi zwykle od 0.006" do 0.010", w zależności od średnicy bazowej. Przekroczenie granicy narzędzia może spowodować pęknięcie lub trwałe odkształcenie nacinanego korpusu.
Czy dostępne są rozwiertaki rozprężne o wydłużonej długości?
Wersje wydłużone mogą być wykonane jako rozwiertaki specjalne, łączące większy wysięg z mechanizmem rozprężnym, do głębokich lub trudno dostępnych wnęk.
Jak reguluje się rozwiertak rozprężny?
Wewnętrzną stożkową śrubę należy obracać odpowiednim kluczem imbusowym lub płaskim, tak aby korek rozpychał nacinaną część skrawającą na zewnątrz. Po każdej regulacji trzeba sprawdzić końcową średnicę skrawania mikrometrem.
