Mocowanie w maszynie
Trzpień walcowy lub stożkowy jest mocowany w kompatybilnym uchwycie maszynowym, tulejce zaciskowej lub oprawce.
Rozwiertaki / Rozwiertaki do wykańczania maszynowego
Rozwiertaki maszynowe uchwytowe
Czym są rozwiertaki maszynowe uchwytowe i jak działają?
Rozwiertak maszynowy uchwytowy, nazywany też krótko rozwiertakiem uchwytowym, to monolityczne narzędzie wykańczające o stałym wymiarze, stosowane w sztywnych zamocowaniach maszynowych do uzyskiwania dokładnych średnic otworów i gładkich powierzchni wewnętrznych w produkcji.
Prowadzone wejście
Sfazowany koniec skrawający ustawia i prowadzi rozwiertak w otworze wstępnie wierconym.
Skrawanie maszynowe
Obracające się rowki usuwają niewielką ilość materiału ze ścianki otworu, aby uzyskać wymiar końcowy.
Usuwanie wiórów
Rowki odprowadzają skrawany materiał od krawędzi skrawających, co sprzyja uzyskaniu czystego otworu.
Najważniejsze cechy i zalety rozwiertaków maszynowych uchwytowych
Konstrukcja monolityczna
Zapewnia sztywność ograniczającą ugięcia w cyklach maszynowych. Przy dużych średnicach rozwiertaki nasadowe pozwalają zmniejszyć masę dzięki drążonemu korpusowi osadzanemu na oprawce wielokrotnego użytku.
Sfazowany koniec
Prowadzi narzędzie w otworze wstępnie wierconym.
Uniwersalne trzpienie
Warianty walcowe i stożkowe pasują do kompatybilnych oprawek maszynowych.
Precyzyjne łysinki prowadzące
Wspomagają dokładne wymiarowanie końcowe otworu i wykańczanie powierzchni.
Wiele rowków
Rozkładają siły skrawania na kilka krawędzi, ograniczając wibracje i drgania.
Powtarzalna geometria
Sprzyja powtarzalnym wymiarom otworów przy kontrolowanym zamocowaniu i warunkach skrawania.
Specyfikacja rozwiertaków maszynowych uchwytowych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 1/64" do 2" w rozmiarach calowych, metrycznych, numerowych i literowych |
| Typ rowka | Prosty, spiralny prawy lub spiralny lewy |
| Rodzaj trzpienia | Prosty walcowy lub stożek Morse'a |
| Liczba rowków | Od 4 do 8, w zależności od średnicy narzędzia |
| Tolerancja | Precyzyjnie szlifowane na H7 lub według specyfikacji klienta |
| Rodzaj operacji | Maszynowe wykańczanie otworów |
Dostępne materiały rozwiertaków maszynowych uchwytowych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Ogólna obróbka stali niskowęglowej i aluminium. | Zapewnia ciągliwość i ekonomiczną pracę w standardowej produkcji. |

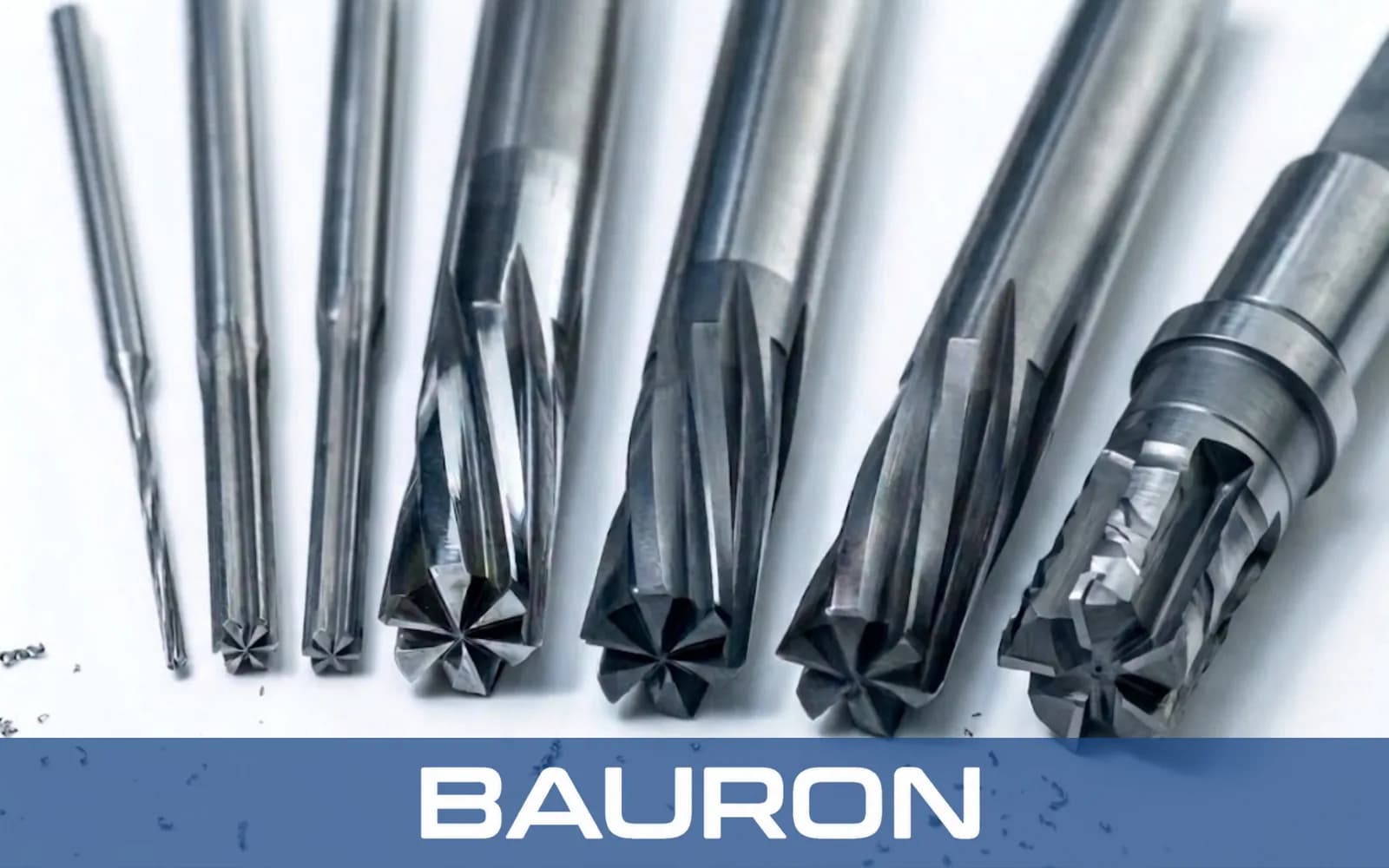

| Pełny węglik spiekany | Wielkoseryjna produkcja CNC i materiały ścierne. | Zapewnia wysoką sztywność, odporność na ciepło i trwałość ostrza. |
| Stal kobaltowa (HSS-Co) | Twardsze stopy i skrawanie przerywane. | Zwiększa odporność na ciepło przy zachowaniu ciągliwości. |
HSS zapewnia ciągliwość w ogólnej produkcji, pełny węglik spiekany daje sztywność i odporność na zużycie w stabilnych zamocowaniach wielkoseryjnych, a stal kobaltowa zwiększa odporność na ciepło przy twardszych materiałach i skrawaniu przerywanym.
Na jakich maszynach stosuje się rozwiertaki maszynowe uchwytowe?

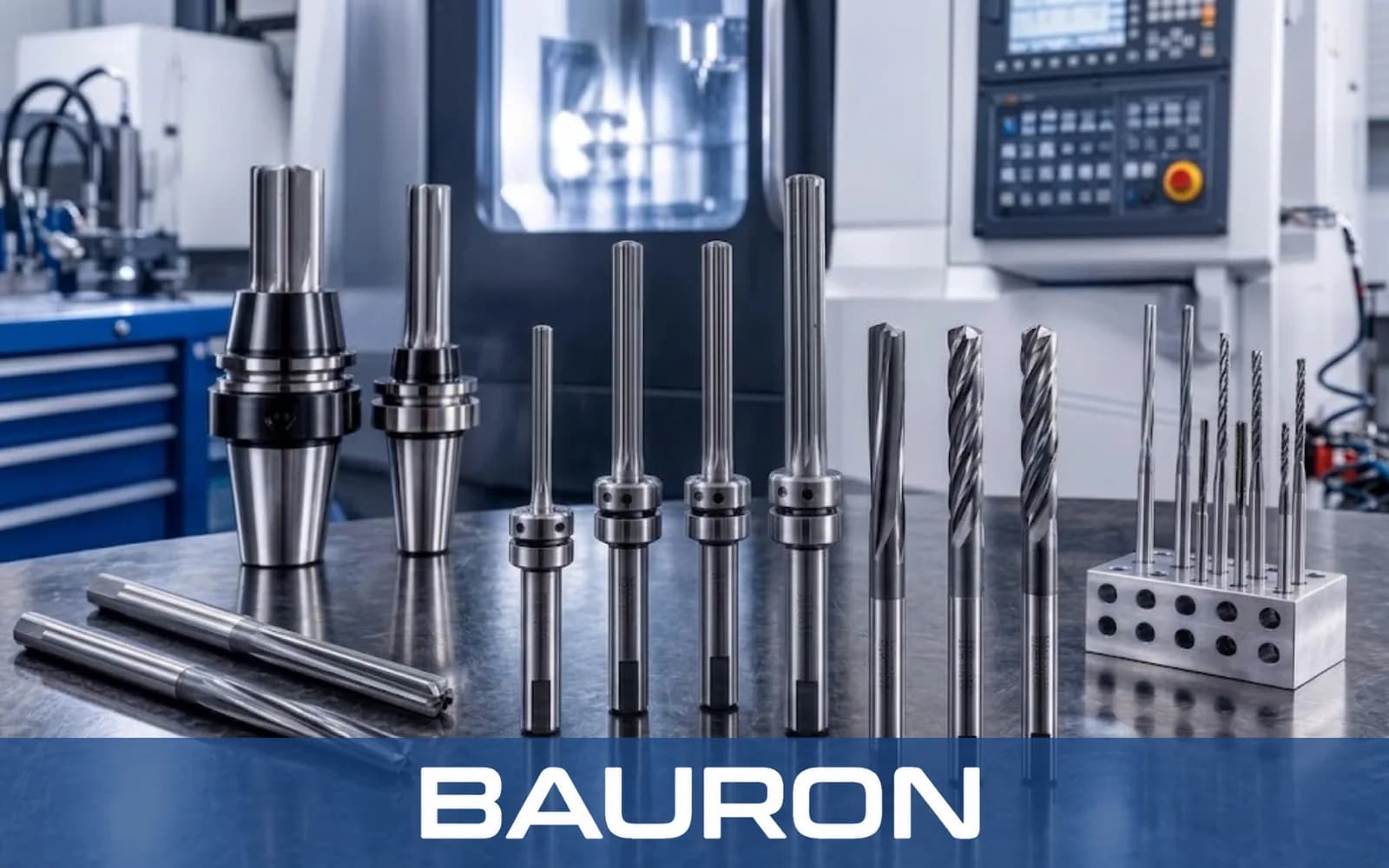

Centra obróbcze CNC
Wykorzystują sztywne oprawki do zautomatyzowanego, precyzyjnego wykańczania otworów.
Tokarki CNC
Mocują rozwiertaki w głowicach rewolwerowych do wymiarowania średnic wewnętrznych w obracających się częściach cylindrycznych.
Wiertarki stołowe
Wykorzystują kontrolowany posuw do powtarzalnych, pionowych przejść wykańczających.
Zastosowania i branże rozwiertaków maszynowych uchwytowych
Otwory pod kołki ustalające
Wymiaruje otwory pod wciskane kołki ustalające, służące do pozycjonowania zespołów mechanicznych.
Obudowy łożysk
Wykańcza średnice wewnętrzne na pasowanie określone dla łożysk tocznych.
Korpusy zaworów
Wymiaruje kanały sterowania przepływem, w których okrągłość i pasowanie wpływają na szczelność; przyłącza wielopoziomowe wykańcza się często rozwiertakiem stopniowym.
Komponenty motoryzacyjne
Obrabia powtarzalne otwory w korbowodach, blokach silników i podobnych elementach w produkcji motoryzacyjnej.
Najczęściej zadawane pytania o rozwiertaki maszynowe uchwytowe
Czym różnią się rozwiertaki maszynowe uchwytowe od rozwiertaków ręcznych?
Rozwiertaki maszynowe uchwytowe mają trzpienie okrągłe lub stożkowe oraz krótszą fazkę wejściową do mocowania w maszynie. Rozwiertaki ręczne mają trzpień z kwadratowym zakończeniem i dłuższy stożek wejściowy, ułatwiający ręczne rozpoczęcie pracy.

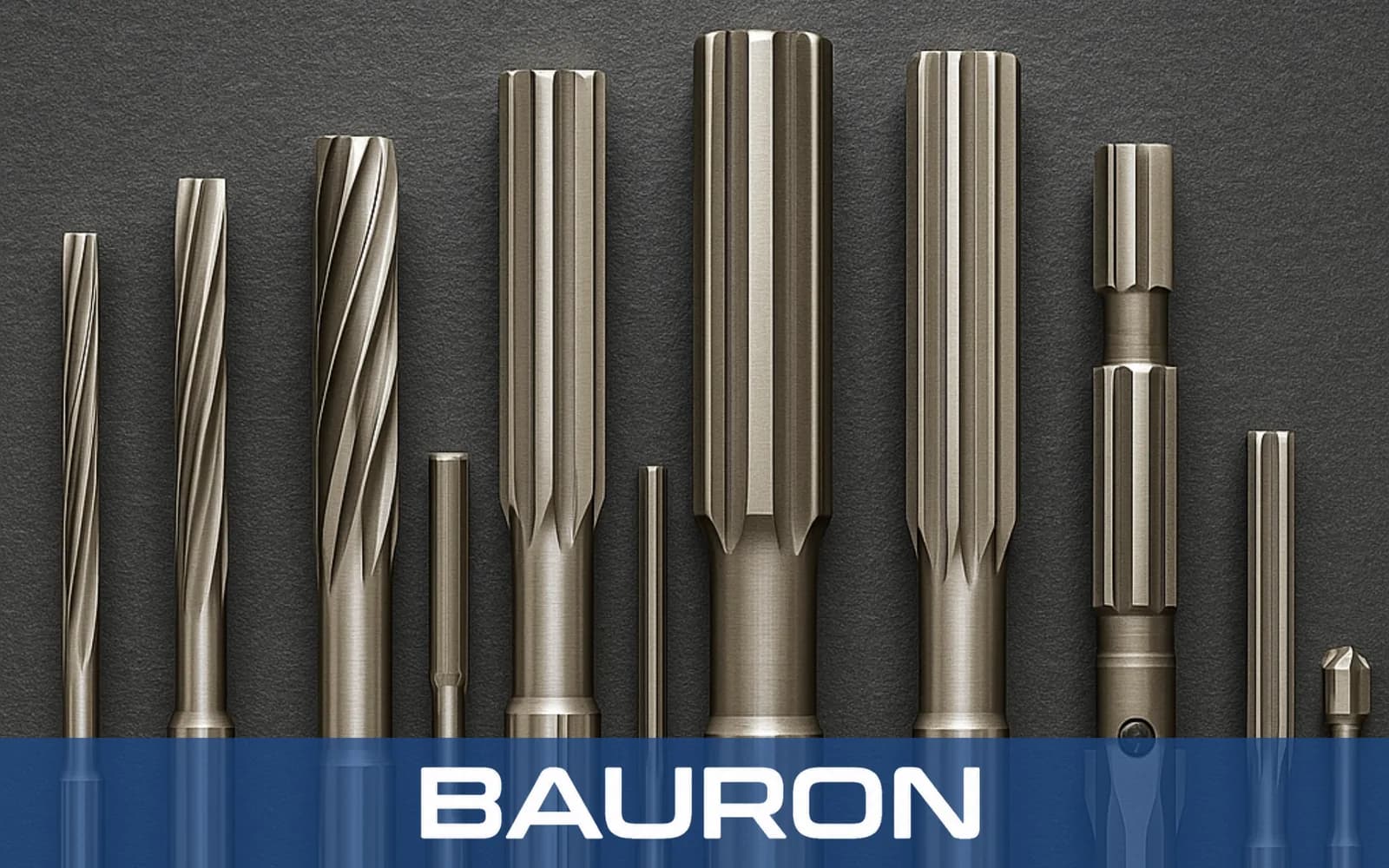

Czy wybrać rozwiertak maszynowy uchwytowy z rowkiem prostym, czy spiralnym?
Rowki proste nadają się do typowych otworów przelotowych. Prawe rowki spiralne wyciągają wióry do góry z otworów nieprzelotowych, a lewe rowki spiralne wypychają wióry do przodu i mogą ograniczać zaczepianie w otworach przerywanych lub rowkach wpustowych.
Jakie tolerancje obowiązują dla rozwiertaków maszynowych uchwytowych?
Standardem jest tolerancja wymiarowa H7; jeśli zastosowanie wymaga innej tolerancji, dostępne są specyfikacje specjalne z podaną wartością dziesiętną.
Czy rozwiertaki maszynowe uchwytowe wymagają otworu wstępnego?
Tak. Są to narzędzia wykańczające i wymagają otworu wstępnie wierconego nieco mniejszego od średnicy docelowej. Rozwiertak kombinowany może wiercić i rozwiercać jednym narzędziem, gdy należy uniknąć osobnego etapu wiercenia.
Czy rozwiertaki maszynowe uchwytowe mogą być wykonane w wymiarach specjalnych?
Rozwiertaki maszynowe uchwytowe można zamówić jako rozwiertaki specjalne o określonej średnicy, długości, typie trzpienia, geometrii rowków, tolerancji i powłoce.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne w zakresie specjalnych średnic, tolerancji, długości, trzpieni, geometrii rowków, podłoży i powłok rozwiertaków maszynowych uchwytowych. Prosimy przesłać wymagania dotyczące otworu i maszyny do przeglądu technicznego wraz z informacją o innych specjalnych narzędziach skrawających potrzebnych w danej operacji.
