Wejście w otwór
Wąski koniec wchodzi w przygotowany prosty otwór wstępny.
Rozwiertaki / Rozwiertaki stożkowe
Rozwiertaki stożkowe

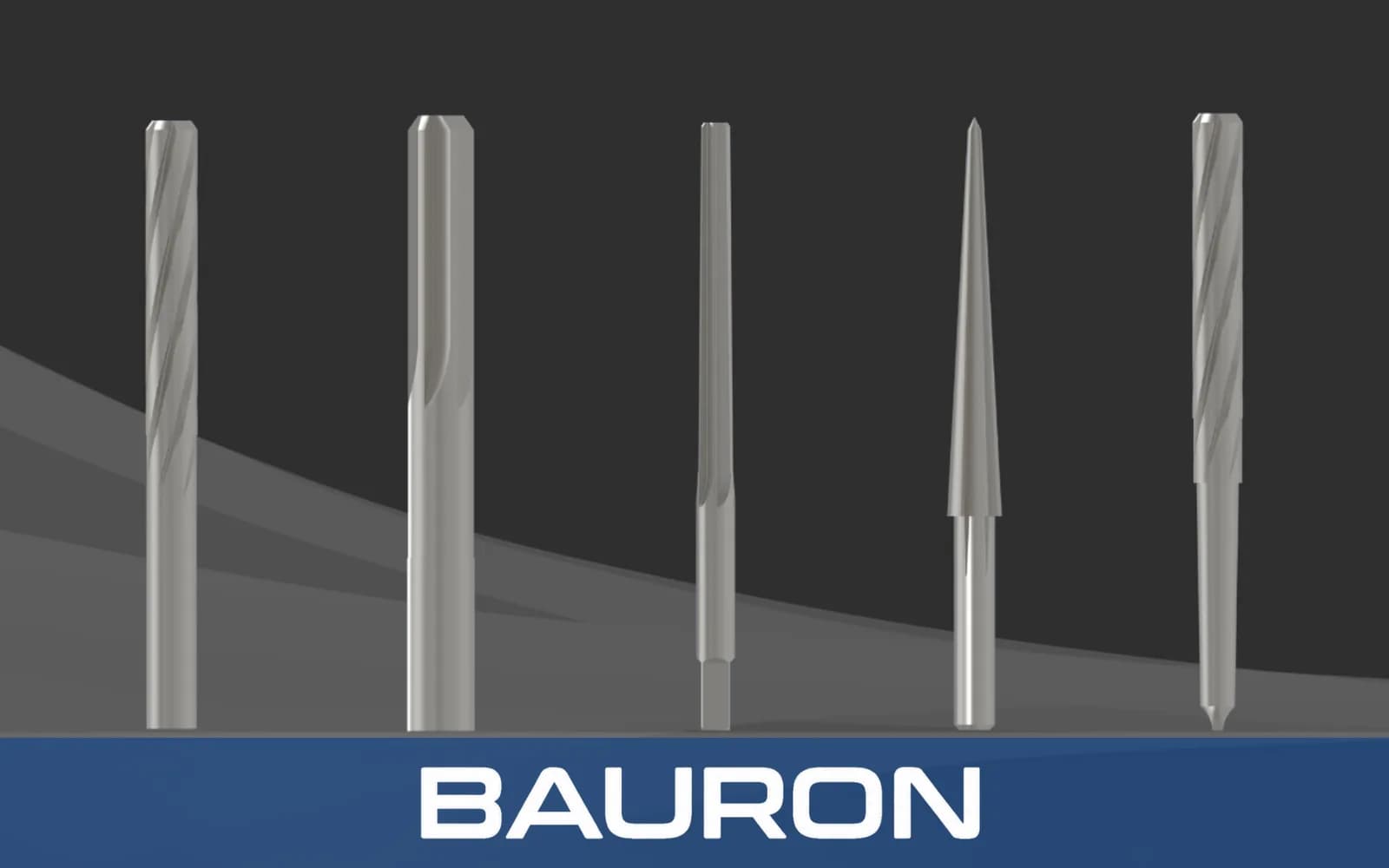

Czym jest rozwiertak stożkowy i jak działa?
Rozwiertak stożkowy to narzędzie wykańczające do wykonywania otworów stożkowych dopasowanych do kołków stożkowych, złączek i innych elementów o zbieżnym kształcie. Stopniowo usuwa naddatek wzdłuż stożka, tworząc określony profil współpracujący.
Skrawanie stożkowe
Stożkowe krawędzie skrawające w miarę posuwu narzędzia stopniowo usuwają materiał ze ścianki otworu.
Odprowadzanie wiórów
Wnęki prostych lub spiralnych rowków odprowadzają wióry od krawędzi skrawających.
Wymiarowanie końcowe
Rozwiertak wykańcza gniazdo na zbieżność lub profil specjalny wymagany przez element współpracujący.
Najważniejsze cechy i zalety rozwiertaków stożkowych
Stożki standardowe i specjalne
Mogą być wykonane dla standardowych profili kołków stożkowych lub określonych kątów specjalnych; stożki gniazd wrzecion i koników wykonuje się rozwiertakiem do stożków Morse'a.
Wytrzymałe rowki
Zapewniają krawędziom skrawającym rozwiertaka stożkowego do metalu podparcie przy usuwaniu materiału ze zbieżnych ścianek otworu.
Warianty z kwadratowym zakończeniem trzpienia
Umożliwiają pracę ręczną z pokrętłem do gwintowników. Natomiast rozwiertak z trzpieniem stożkowym ma stożek na trzpieniu i wykonuje otwory walcowe.
Szlifowane krawędzie skrawające
Wspomagają dokładną kontrolę stożka i wykańczanie powierzchni wewnętrznej.
Dostępność małych rozmiarów
Obejmuje małe oznaczenia, np. rozwiertak stożkowy 2/0 do delikatnych mechanizmów.
Sztywny rdzeń
Ogranicza ugięcia i zginanie w głębszych otworach stożkowych.
Specyfikacja rozwiertaków stożkowych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zbieżność | Standardowo 1/4" na stopę lub profile specjalne |
| Oznaczenia rozmiarów | Od nr 7/0 do nr 14, metryczne i calowe ułamkowe |
| Geometria rowków | Proste, spiralne lewe lub spiralne prawe |
| Rodzaj trzpienia | Walcowy, kwadratowe zakończenie lub stożek Morse'a |
| Tolerancja | Precyzyjnie szlifowane według wymagań OEM |
| Rodzaj operacji | Stożkowe otwory przelotowe i nieprzelotowe |
Dostępne materiały i powłoki rozwiertaków stożkowych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Ogólna obróbka stali niskowęglowej i aluminium. | Ciągliwe, ekonomiczne podłoże do pracy ręcznej i maszynowej. |
| Stal kobaltowa (HSS-Co) | Twardsze stopy i ścierne żeliwa. | Odporność na ciepło i trwałość ostrza sprawdzają się w wymagających zastosowaniach. |
| Powłoka TiAlN | Produkcja w wysokiej temperaturze i w większych seriach. | Zmniejsza tarcie i chroni krawędź skrawającą przed ciepłem i zużyciem. |
HSS sprawdza się w ogólnych pracach ręcznych i maszynowych, HSS-Co zwiększa odporność na ciepło i zużycie, a TiAlN może chronić krawędzie skrawające w odpowiednich procesach o podwyższonej temperaturze.
Na jakich maszynach stosuje się rozwiertaki stożkowe?
Pokrętła T do gwintowników
Służą do ręcznego obracania narzędzi z kwadratowym zakończeniem trzpienia przy kontrolowanym wykańczaniu stożków.
Centra frezarskie CNC
Wykorzystują sztywne oprawki do zautomatyzowanego wykańczania otworów stożkowych.
Wiertarki stołowe z posuwem ręcznym
Zapewniają stabilność w osi pionowej i kontrolowany posuw przy powtarzalnym wykonywaniu stożków.
Zastosowania i branże rozwiertaków stożkowych
Połączenia kołkowe
Wykonuje stożkowe gniazda pod kołki stożkowe służące do ustalania i blokowania elementów maszyn.
Naprawy zawieszenia
Wykańcza stożki zwrotnic i przegubów kulowych pod dopasowane części podwozia.
Oprzyrządowanie specjalne
Wykonuje określone profile otworów stożkowych w specjalistycznych przyrządach i uchwytach oraz wykańcza otwory stożkowe w częściach addytywnych na potrzeby druku 3D i prototypowania.
Złączki rurowe i zaworowe
Wykańcza otwory zbieżne w specjalistycznych zaworach sterujących przepływem i połączeniach stożkowych.
Najczęściej zadawane pytania o rozwiertaki stożkowe
Jaka jest standardowa zbieżność na stopę dla rozwiertaków do kołków stożkowych?
Wiele przemysłowych calowych rozwiertaków do kołków stożkowych ma zbieżność 1/4 cala na stopę. Profil rozwiertaka należy zweryfikować względem określonego kołka lub elementu współpracującego.
Czy rozwiertaka stożkowego można używać w wiertarce ręcznej?
Zasadniczo nie zaleca się pracy wiertarką ręczną bez podparcia, ponieważ narzędzie może się zakleszczyć, drgać lub pęknąć. Należy użyć sztywnej maszyny lub powoli obracać wersję z kwadratowym zakończeniem trzpienia pokrętłem do gwintowników.
Do czego służy rozwiertak stożkowy 2/0?
Rozwiertak stożkowy 2/0 (oznaczenie „dwa zero”) wykańcza małe otwory pod kołki stożkowe w delikatnych mechanizmach, przyrządach pomiarowych i małych elementach.
Czy wybrać rowki proste, czy spiralne?
Rowki proste sprawdzają się w otworach ciągłych. Rowki spiralne mogą pokonywać rowki wpustowe i przerwy w skrawaniu z mniejszą skłonnością do wgryzania się.
Czy dostępne są specjalne kąty stożka?
Konstrukcje stożkowe można zamówić jako rozwiertaki specjalne o określonym kącie, zbieżności, średnicy i długości, zgodnie z rysunkiem części.
