Rozsuwanie noży
Obracanie gwintowanych nakrętek przesuwa stożkowy mechanizm klinowy i odsuwa noże skrawające na zewnątrz.
Rozwiertaki / Regulowane rozwiertaki ręczne

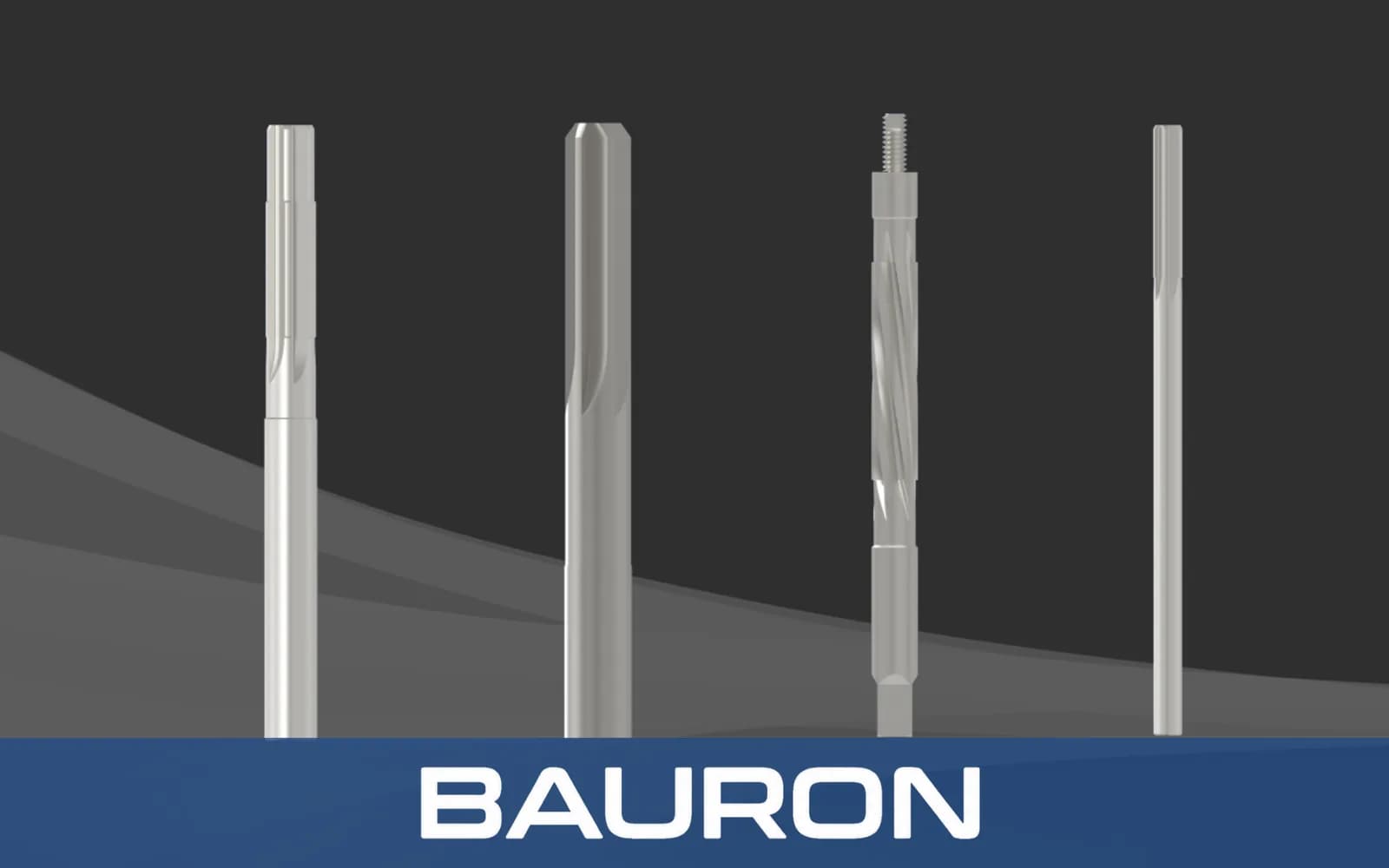

Rozwiertaki regulowane
Czym są rozwiertaki regulowane i jak działają?
Rozwiertaki regulowane, nazywane też rozwiertakami nastawnymi, to narzędzia wykańczające służące do uzyskiwania precyzyjnych, niestandardowych średnic otworów. Rozsuwane noże pozwalają wykonywać wymiarowanie specjalne i prace naprawcze bez konieczności stosowania osobnego narzędzia o stałym wymiarze dla każdej średnicy.
Sztywna blokada
Po ustawieniu docelowej średnicy skrawania noże są blokowane w swoim położeniu.
Skrawanie ręczne
Gdy operator obraca regulowany rozwiertak ręczny, kolejne krawędzie skrawające stopniowo zbierają materiał z otworu.
Odprowadzanie wiórów
Rowki proste lub spiralne odprowadzają wióry od krawędzi skrawających, co sprzyja uzyskaniu dokładnej powierzchni.
Najważniejsze cechy i zalety rozwiertaków regulowanych
Rozsuwane noże
Umożliwiają płynną regulację średnicy i mogą ograniczyć liczbę potrzebnych narzędzi o stałym wymiarze, oferując szerszy zakres niż rozwiertaki rozprężne, które rozszerzają się zaledwie o kilka tysięcznych cala.
Gwintowane nakrętki blokujące
Mocują noże po regulacji, ograniczając przesunięcia wymiarowe podczas pracy.
Kwadratowe zakończenie trzpienia
Zapewnia pewny chwyt w ręcznych pokrętłach do gwintowników.
Wiele rowków
Rozkładają siły skrawania na kilka krawędzi, sprzyjając uzyskaniu gładkiej powierzchni.
Wymienne noże
Pozwalają wymienić zużyte noże, jeśli wybrana konstrukcja narzędzia przewiduje ich wymianę.
Precyzyjne krawędzie
Wspomagają dokładne wymiarowanie końcowe otworu, gdy narzędzie jest prawidłowo ustawione i użytkowane.
Specyfikacja rozwiertaków regulowanych
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 1/4" do 3-11/32", w zależności od modelu |
| Zakres regulacji | Do 1/16" na narzędzie |
| Rodzaj trzpienia | Kwadratowe zakończenie do pracy z pokrętłem ręcznym |
| Typ rowka | Prosty lub spiralny |
| Liczba noży | Od 4 do 8, w zależności od wielkości narzędzia |
| Dostępna forma | Pojedyncze narzędzie lub kompletny zestaw rozwiertaków regulowanych |
Dostępne materiały i powłoki rozwiertaków regulowanych
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Ogólna obróbka aluminium i stali niskowęglowej. | Łączy ciągliwość z korzystną ceną w standardowych zastosowaniach. |
| Stal kobaltowa (HSS-Co) | Twardsze materiały, takie jak stal nierdzewna i tytan. | Zapewnia wyższą odporność na ciepło i trwałość ostrza niż standardowa HSS. |
| Azotek tytanu (TiN) | Zastosowania wymagające dodatkowej odporności na tarcie i zużycie ścierne. | Może zmniejszać tarcie i zużycie, sprzyjając płynniejszemu skrawaniu. |
HSS jest wytrzymałym materiałem ogólnego przeznaczenia, stal kobaltowa zwiększa odporność na ciepło przy twardszych materiałach, a powłoka TiN może zmniejszać tarcie i zużycie. W przypadku produkcyjnych otworów o stałym wymiarze dodatkową odporność na zużycie zapewniają rozwiertaki z pełnego węglika.
Na jakich maszynach stosuje się rozwiertaki regulowane?
Pokrętła T do gwintowników
Chwytają kwadratowe zakończenie trzpienia przy rozwiercaniu ręcznym – tak samo, jak obraca się rozwiertak ręczny o stałym wymiarze.
Tokarki konwencjonalne
Umożliwiają ostrożne wykańczanie z konika przy niskiej prędkości na obracających się przedmiotach cylindrycznych.
Wiertarki stołowe
Zapewniają osiowanie pionowe przy ręcznym posuwie z wyłączonym napędem wrzeciona.
Zastosowania i branże rozwiertaków regulowanych
Pasowanie łożysk i tulei
Stopniowo powiększa otwory w celu uzyskania pasowania wciskowego w zespołach obrotowych.
Naprawa bloków silnika
Przywraca wymiar zużytym otworom i określone luzy podczas regeneracji silników samochodowych.
Prototypowanie specjalne
Pozwala uzyskać niestandardowe wymiary otworów w prototypach i w produkcji ogólnej, gdy odpowiednie narzędzie o stałym wymiarze jest niedostępne.
Utrzymanie ruchu
Koryguje owalizację otworów w maszynach ciężkich podczas napraw w terenie.
Najczęściej zadawane pytania o rozwiertaki regulowane
Czym różnią się rozwiertaki regulowane od maszynowych rozwiertaków uchwytowych o stałym wymiarze?
Regulowany rozwiertak ręczny ma rozsuwane noże, które pozwalają uzyskać niestandardowe średnice w pracy ręcznej. Rozwiertak maszynowy uchwytowy o stałym wymiarze, będący odmianą rozwiertaka maszynowego, ma monolityczny korpus przeznaczony do powtarzalnego wykańczania maszynowego na ustalony wymiar.
Jakie rozmiary i zakresy regulacji obejmuje zestaw rozwiertaków regulowanych?
Podany zakres średnic bazowych wynosi od 1/4" do 3-11/32", a zakresy poszczególnych narzędzi zachodzą na siebie i zwykle sięgają do 1/16" na narzędzie. Dostępność zależy od modelu.
Jaki materiał noży sprawdza się przy twardych stopach lotniczych?
Stal kobaltowa (HSS-Co) jest zalecanym wyborem do trudnoobrabialnych materiałów, takich jak tytan i stal nierdzewna, ponieważ zapewnia większą odporność na ciepło i trwałość ostrza niż standardowa HSS.
Czy rozwiertaki regulowane można wykonać na zamówienie pod konkretne profile otworów?
Opcje specjalne mogą obejmować geometrie noży i powłoki dopasowane do zastosowania, gdy standardowe wymiary nie odpowiadają wymaganemu profilowi. Profile wykraczające poza zakres regulacji można zaprojektować jako specjalne narzędzia z węglika.
Jak regulować średnicę, nie uszkadzając noży?
Należy poluzować dolną nakrętkę gwintowaną i płynnie dokręcić górną, aby przesunąć noże wzdłuż stożkowych gniazd. Przed zablokowaniem nakrętek uzyskaną średnicę trzeba sprawdzić mikrometrem.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne w zakresie geometrii specjalnych i powłok specjalistycznych. Prosimy przesłać docelową średnicę, profil otworu, materiał obrabiany i sposób pracy do przeglądu technicznego.
