Ustawienie
Narzędzie wchodzi w otwór wykonany wcześniej standardowymi wiertłami CNC i idealnie się w nim centruje.
Wiertła / Narzędzia do pogłębiania stożkowego

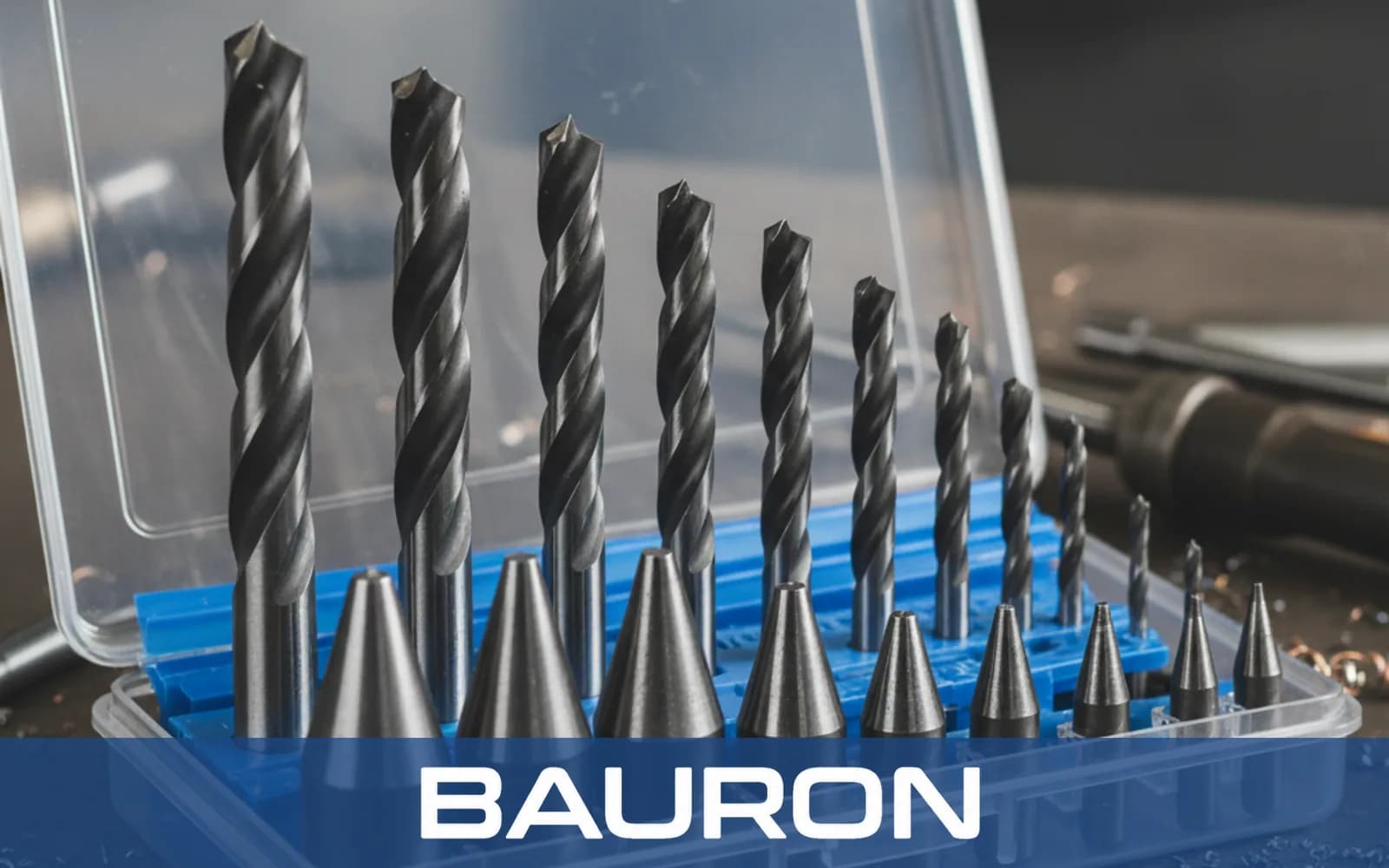

Wiertła z pogłębiaczem stożkowym
Czym są wiertła z pogłębiaczem stożkowym i jak działają?
Wiertła z pogłębiaczem stożkowym to podstawowe narzędzia wykańczające, przeznaczone do wykonywania precyzyjnych stożkowych gniazd na wejściu wstępnie wywierconych otworów. Stosowane przede wszystkim do pogłębiania otworów pod wkręty i śruby, pozwalają łbom elementów złącznych idealnie licować z powierzchnią przedmiotu obrabianego lub znajdować się nieco poniżej niej. Dzięki wysokiej jakości pogłębiaczom stożkowym producenci uzyskują na zmontowanych częściach gładkie, aerodynamiczne wykończenie bez wystających krawędzi.
Skrawanie stożkowe
Skośne krawędzie skrawające ścinają materiał, tworząc precyzyjny stożek.
Odprowadzanie wiórów
Rowki bezpiecznie odprowadzają wióry, utrzymując gniazdo w czystości.
Osadzenie
Powstałe gniazdo idealnie odpowiada kątowi łba danego elementu złącznego.
Najważniejsze cechy i zalety wierteł z pogłębiaczem stożkowym
Znormalizowane kąty
Dopasowane do typowych łbów elementów złącznych (82°, 90°, 100°, 120°), co zapewnia idealne osadzenie.
Szeroki zakres rozmiarów
Dostępne w różnych rozmiarach, dopasowanych do każdego wymiaru wkrętu, śruby lub nitu.
Różne konstrukcje rowków
Wersje jednoostrzowe, bezrowkowe i wieloostrzowe zapewniają wykończenie bez drgań w różnych materiałach.
Sztywne trzpienie
Zapewniają pewne mocowanie bez poślizgu w tulejkach zaciskowych CNC lub w wiertarkach ręcznych.
Precyzyjne łysinki prowadzące
Zapewniają gładkie, okrągłe gniazda bez rys i bez drgań narzędzia w materiale.
Konstrukcje kombinowane
Zintegrowane wersje wiertła z pogłębiaczem oszczędzają czas, wykonując obie operacje jednocześnie.
Specyfikacja wierteł z pogłębiaczem stożkowym
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 1/8 cala do 2 cali (dostępne rozmiary calowe i metryczne) |
| Kąt wierzchołkowy | 60°, 82°, 90°, 100° lub 120° |
| Typ rowka | 1, 3, 4 lub 6 rowków albo wersja bezrowkowa (z otworem poprzecznym) |
| Rodzaj trzpienia | Okrągły, sześciokątny (szybkowymienny 1/4 cala) lub Weldon |
| Tolerancja | Precyzyjnie szlifowane zgodnie z dokładnymi specyfikacjami OEM |
| Forma dostawy | Pojedyncze pogłębiacze lub narzędzia kombinowane wiertło-pogłębiacz |
Dostępne materiały i powłoki wierteł z pogłębiaczem stożkowym
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Drewno, tworzywa sztuczne i stal miękka. | Ekonomiczna i wystarczająco wytrzymała do ogólnej pracy wiertarką ręczną. |
| Pełny węglik spiekany | Stopy ścierne i ciągła produkcja CNC. | Niezrównana odporność na zużycie i sztywność przy wąskich tolerancjach. |
| Powłoka TiAlN | Obróbka w wysokiej temperaturze i na sucho. | Chroni krawędzie skrawające, znacznie wydłużając trwałość narzędzia. |
HSS sprawdza się w ogólnych pracach w drewnie, tworzywach sztucznych i stali miękkiej; pełny węglik spiekany zapewnia sztywność i odporność na zużycie w stopach ściernych, a TiAlN chroni krawędzie skrawające podczas obróbki w wysokiej temperaturze lub na sucho.
Na jakich maszynach stosuje się wiertła z pogłębiaczem stożkowym?
Centra frezarskie CNC
Wykorzystywane do zautomatyzowanego, bardzo precyzyjnego przygotowania gniazd pod elementy złączne z łbem stożkowym w częściach metalowych.
Wiertarki ręczne
Wersje z trzpieniem sześciokątnym są powszechnie stosowane w budownictwie i stolarstwie do szybkiego pogłębiania na miejscu montażu.
Wiertarki stołowe
Zapewniają doskonałą kontrolę w pionie i dokładny ogranicznik głębokości, umożliwiając powtarzalne skrawanie bez drgań.
Zastosowania i branże wierteł z pogłębiaczem stożkowym
Budowa tarasów
Specjalny pogłębiacz do wkrętów tarasowych płynnie wpuszcza łby elementów złącznych w drewno, eliminując ryzyko potknięcia.
Montaż w lotnictwie
Wykonuje idealnie licujące gniazda pod nity, aby zachować ścisły profil aerodynamiczny poszycia samolotu – to rutynowy etap w obróbce i oprzyrządowaniu dla lotnictwa.
Stolarstwo meblowe
Pozwala ukryć wkręty pod drewnianymi zaślepkami, zapewniając jednolitą estetykę mebli wysokiej klasy.
Obróbka metali
Gratuje ostre krawędzie otworów pozostawione po wierceniu, zapewniając bezpieczne posługiwanie się częściami i ich montaż – to zadanie, które dzieli z wiertłem fazującym.
Najczęściej zadawane pytania o wiertła z pogłębiaczem stożkowym
Czym różni się pogłębiacz stożkowy od pogłębiacza walcowego?
Pogłębiacz stożkowy tworzy stożkowe (skośne) gniazdo, przeznaczone pod śruby z łbem stożkowym, które mają licować z powierzchnią. Wiertła z pogłębiaczem walcowym tworzą natomiast walcowe gniazdo z płaskim dnem, przeznaczone pod śruby z łbem walcowym z gniazdem sześciokątnym lub śruby z łbem sześciokątnym.
Czy to samo narzędzie można stosować do drewna i metalu?
Choć niektóre narzędzia HSS nadają się do obu materiałów, dedykowane pogłębiacze do drewna są zaprojektowane tak, aby czysto ścinać włókna drewna bez wyrwań. Wytrzymałe stopy wymagają dedykowanych pogłębiaczy do metalu ze stali kobaltowej lub węglika, odpornych na wysoką temperaturę i ścieranie.
Jaki kąt powinien mieć pogłębiacz stożkowy do metalu?
Kąt zależy od elementu złącznego. Standardowy kąt dla calowych śrub z łbem stożkowym w USA wynosi 82 stopnie. Metryczne śruby z łbem stożkowym zwykle wymagają kąta 90 stopni, natomiast nity lotnicze często wymagają pogłębiacza stożkowego do metalu o kącie 100 stopni. Gniazda 60-stopniowe pod kły tokarskie wykonuje się natomiast wiertłami centrującymi.
Czym jest pogłębiacz stożkowy bezrowkowy?
Pogłębiacz bezrowkowy, czyli z otworem poprzecznym, ma stożkową głowicę z przewierconym otworem zamiast tradycyjnych rowków. Taka konstrukcja zapewnia gładkie skrawanie bez drgań przy gratowaniu i lekkim pogłębianiu w aluminium i tworzywach sztucznych.
Czy przed użyciem tych narzędzi trzeba wykonać otwór pilotujący?
Tak. Samodzielny pogłębiacz stożkowy jest narzędziem do wtórnej obróbki wykańczającej, dlatego najpierw należy wywiercić główny otwór pod gwint wkrętu lub śruby. Alternatywnie wiertło kombinowane może wykonać otwór pilotujący i pogłębienie w jednym kroku.
