Osadzenie stożkowe
Stożkowy chwyt wiertła zostaje mocno wciśnięty w odpowiadające mu gniazdo stożkowe wrzeciona.
Wiertła / Narzędzia z chwytem Morse'a

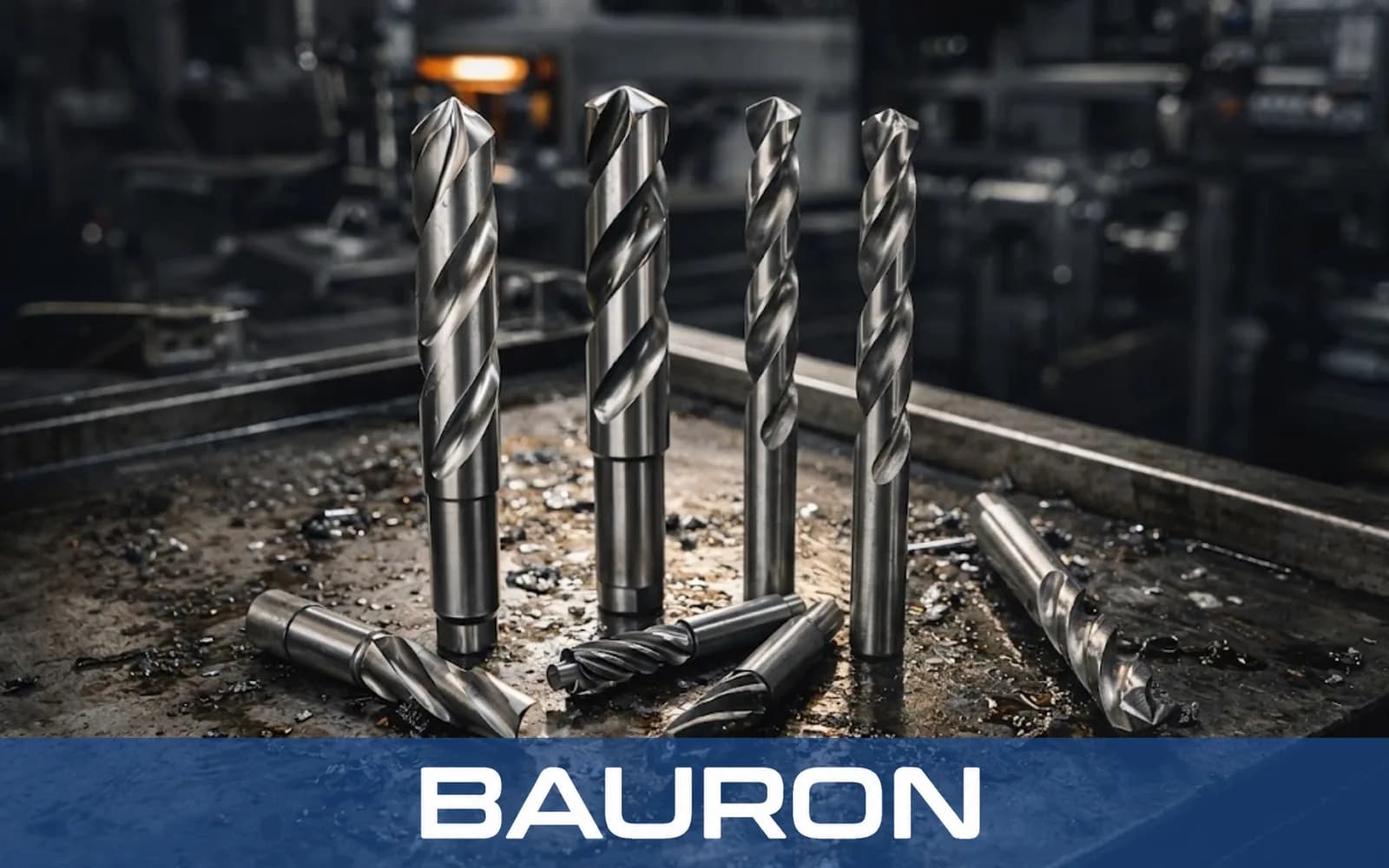

Wiertła z trzpieniem stożkowym
Czym są wiertła z trzpieniem stożkowym i jak działają?
Wiertła z trzpieniem stożkowym to narzędzia do wykonywania otworów o wysokiej sztywności, zaprojektowane specjalnie dla ciężkich maszyn przemysłowych. Dzięki stożkowemu trzpieniowi (zwykle stożek Morse'a) wiertła te osadza się bezpośrednio w odpowiadających im wrzecionach maszyn, bez uchwytu wiertarskiego, co całkowicie eliminuje poślizg narzędzia podczas ciężkiego skrawania z dużym momentem obrotowym.
Blokada cierna
Precyzyjny styk powierzchni stożkowych tworzy silne, współosiowe połączenie cierne, które pewnie utrzymuje narzędzie.
Kształtowe sprzęgnięcie płetwy
Spłaszczona płetwa na końcu trzpienia wchodzi w szczelinę zabierakową wrzeciona, zapobiegając obracaniu się narzędzia pod dużym obciążeniem.
Wiercenie z dużym momentem obrotowym
Głębokie rowki śrubowe skrawają duże ilości metalu, płynnie wyprowadzając wióry z otworu.
Najważniejsze cechy i zalety wierteł z trzpieniem stożkowym
Bezpośrednie mocowanie we wrzecionie
Eliminuje bicie i poślizg uchwytu wiertarskiego, zapewniając maksymalną współosiowość i przeniesienie momentu obrotowego.
Zintegrowana płetwa zabierakowa
Hartowana płaska płetwa wchodzi w szczelinę zabierakową maszyny, zapobiegając obracaniu się narzędzia przy ekstremalnych obciążeniach.
Wyjątkowa sztywność konstrukcji
Masywny rdzeń wytrzymuje bardzo duży nacisk posuwu bez uginania się. Przy mniejszych otworach i mocowaniu w uchwycie najsztywniejszą opcją z trzpieniem walcowym są krótkie wiertła o długości maszynowej.
Znormalizowane stożki Morse'a
Pasują bezpośrednio do wrzecion ze standardowym stożkiem Morse'a (od MT1 do MT6) lub do tulei redukcyjnych.
Wydajne odprowadzanie materiału
Głębokie, polerowane rowki sprawnie usuwają duże wióry metalowe z głębokich otworów.
Specyfikacja wierteł z trzpieniem stożkowym
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 1/8" do 4"+ (duże średnice w rozmiarach calowych i metrycznych) |
| Rodzaj trzpienia | Stożek Morse'a (MT1, MT2, MT3, MT4, MT5, MT6) |
| Kąt wierzchołkowy | 118° (standardowy) lub 135° (ostrze dzielone do twardych metali) |
| Geometria rowków | Standardowe rowki spiralne (prawotnące) lub paraboliczne |
| Tolerancja | Precyzyjnie szlifowane dokładnie według H7 lub norm przemysłowych OEM |
| Rodzaj operacji | Ciężkie wiercenie z dużym momentem obrotowym i mocowaniem bezpośrednio we wrzecionie |
Dostępne materiały i powłoki wierteł z trzpieniem stożkowym
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| HSS (stal szybkotnąca) | Stal konstrukcyjna, stal niskowęglowa i żeliwo. | Doskonała udarność pozwala przejmować duże obciążenia udarowe podczas głębokiego skrawania. |
| Stal kobaltowa (HSS-Co) | Stal nierdzewna, tytan i twarde stale stopowe. | Wysoka odporność termiczna chroni krawędzie skrawające przed stępieniem w wysokiej temperaturze. |
| Oksydowanie (czarna powłoka tlenkowa) | Ogólna obróbka ciężkich konstrukcji stalowych. | Zatrzymuje ciecz obróbkową w strefie skrawania i chroni przed rdzą oraz zacieraniem. |
HSS zapewnia udarność przy ciężkim skrawaniu, stal kobaltowa zwiększa odporność termiczną w twardych stopach, a oksydowanie zatrzymuje ciecz obróbkową i chroni przed rdzą oraz zacieraniem. Nasz przewodnik projektowy wierteł CNC wymienia wiertła z trzpieniem stożkowym wśród typów ogólnego przeznaczenia do ciężkich prac.
Na jakich maszynach stosuje się wiertła z trzpieniem stożkowym?
Wiertarki promieniowe
Podstawowe maszyny dla tych narzędzi, zapewniające bardzo duży nacisk osiowy wymagany przez duże wiertła z trzpieniem stożkowym w warsztatach konstrukcyjnych i w produkcji ogólnej.
Ciężkie wytaczarki
Stacjonarne maszyny przemysłowe z bezpośrednim mocowaniem narzędzi w stożku Morse'a wrzeciona, przeznaczone do precyzyjnych otworów o dużej średnicy.
Tokarki konwencjonalne i CNC
Mocowane bezpośrednio w tulei konika do wiercenia dokładnych otworów osiowych w ciężkim, obracającym się materiale; mniejsze otwory często rozpoczyna się sztywnymi wiertłami krótkimi zamocowanymi w głowicy rewolwerowej.
Zastosowania i branże wierteł z trzpieniem stożkowym
Ciężkie konstrukcje stalowe
Wytrzymałe wiertła z trzpieniem stożkowym wiercą otwory przejściowe o dużej średnicy w grubych blachach ze stali konstrukcyjnej i dwuteownikach.
Produkcja bloków silników
Wierci głębokie kanały cylindrowe, olejowe i chłodzące w żeliwnych blokach silników bez ugięcia narzędzia.
Budowa i remonty statków
Wytrzymałe wiertła stożkowe na wiertarkach promieniowych przewiercają masywne blachy poszycia kadłuba.
Operacje na wytaczarkach
Wykonuje otwory o dużej średnicy z dużym momentem obrotowym w ramach ciężkich maszyn przemysłowych.
Najczęściej zadawane pytania o wiertła z trzpieniem stożkowym
Jaka jest główna przewaga wierteł z trzpieniem stożkowym nad wiertłami z trzpieniem walcowym?
Wiertła z trzpieniem walcowym, takie jak wiertła standardowej długości, są mocowane w trójszczękowych uchwytach wiertarskich, które przy ekstremalnym momencie obrotowym mogą się ślizgać lub obracać. Wiertła z trzpieniem stożkowym osadza się bezpośrednio w stożkowym wrzecionie maszyny, a połączenie cierne i płetwa zabierakowa przenoszą 100% momentu obrotowego maszyny bez poślizgu.
Jak wyjąć wiertło stożkowe z wrzeciona maszyny?
Aby wyjąć wiertło stożkowe, w poziomą szczelinę z boku wrzeciona wkłada się stalowy klin zwany „wybijakiem”. Lekkie uderzenie młotkiem w wybijak powoduje jego nacisk na płaską płetwę na końcu trzpienia, co bezpiecznie wypycha wiertło.
Co oznacza wielkość stożka Morse'a (MT)?
Stożek Morse'a to znormalizowany w przemyśle system wymiarów stożków, oznaczanych od MT1 do MT6. Wiertła stożkowe o mniejszej średnicy mają mniejsze trzpienie (np. MT1 lub MT2), a masywne wiertła większe trzpienie (np. MT4 lub MT5), dopasowane do wielkości wrzeciona ciężkiej maszyny.
Czy wiertła z trzpieniem stożkowym można stosować w maszynie o innej wielkości stożka Morse'a?
Tak. Do zmiany wielkości chwytu w górę lub w dół służą tuleje z hartowanej stali (tuleje redukcyjne lub przedłużające), dzięki którym mniejsze wiertło MT2 bez problemu pasuje do większego wrzeciona MT4.
Czy Bauron produkuje specjalne narzędzia z trzpieniem stożkowym?
Tak. Bauron specjalizuje się w specjalnych narzędziach CNC. Możemy zaprojektować specjalne wiertła z trzpieniem stożkowym o specjalnych kątach wierzchołkowych, z wydłużonymi rowkami, kanałami chłodzenia wewnętrznego lub zaawansowanymi powłokami TiAlN, dopasowane dokładnie do Państwa ciężkich zastosowań przemysłowych.
Wspólny zasób inżynieryjny
Wsparcie projektowe i inżynieryjne
Bauron zapewnia wsparcie projektowe i inżynieryjne przy wymaganiach narzędziowych dla konkretnych zastosowań, w tym przy wiertle specjalnym z niestandardowym stożkiem lub długością rowków. Prosimy przesłać dane o geometrii, materiale, wymaganej powłoce i wyzwaniu obróbkowym do przeglądu technicznego.
