Precyzyjne centrowanie
Niskie bicie zapewnia dokładne wejście narzędzia i położenie otworu.
Wiertła / Mikro-wiertła

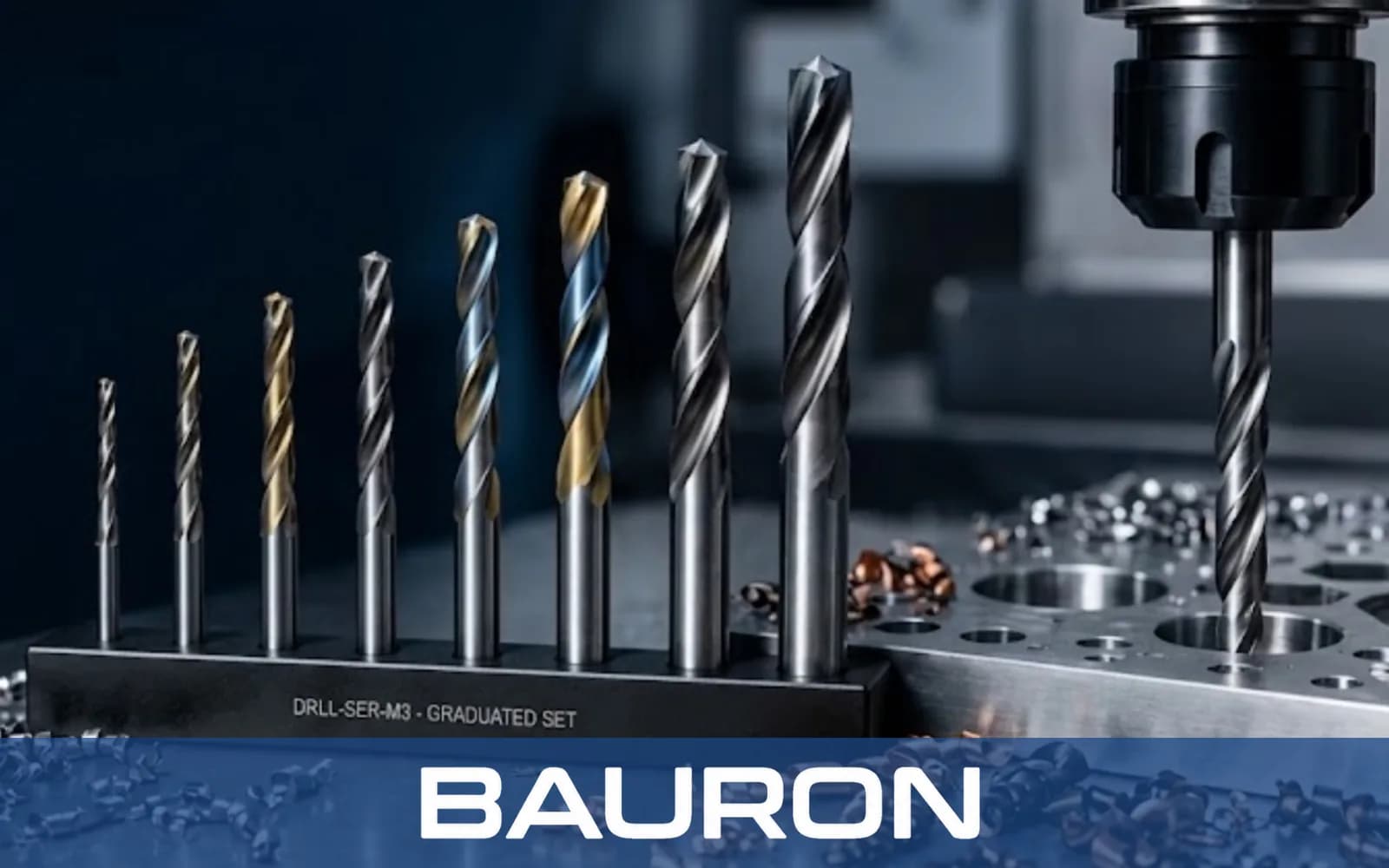

Mikro-wiertła
Czym są mikro-wiertła i jak działają?
Mikro-wiertła to specjalistyczne miniaturowe narzędzia skrawające, przeznaczone do precyzyjnych zadań obróbkowych zbyt małych dla wierteł standardowej długości. Tego rodzaju mikronarzędzia pracują przy wysokich prędkościach obrotowych, a ich odporność na złamanie zależy od wysokiej współosiowości.
Skrawanie z dużą prędkością
Przy wysokich prędkościach obrotowych wrzeciona krawędzie skrawające zbierają mikroskopijne warstwy materiału.
Odprowadzanie wiórów
Specjalnie zaprojektowane rowki wynoszą drobne wióry w górę, zapobiegając ich upychaniu w mikroskopijnych otworach.
Sztywność dzięki grubemu trzpieniowi
Znormalizowany, pogrubiony trzpień pewnie mocuje się w tulejkach zaciskowych maszyny i podpiera małą średnicę skrawania. Wiertła ze zredukowanym trzpieniem wykorzystują tę samą zasadę odwrotnie – pozwalają zamocować duże średnice skrawania w standardowych uchwytach.
Najważniejsze cechy i zalety mikro-wierteł
Ultraminiaturowe wymiary
Spełniają wymagania dotyczące małych średnic otworów w elektronice i komponentach precyzyjnych – podobnie jak nasze kręte mikro-wiertła.
Pogrubione trzpienie
Zwykle mają standardowy trzpień 1/8" lub 3 mm, który mimo małej średnicy skrawania zapewnia pewne mocowanie w tulejkach zaciskowych CNC.
Wysoka współosiowość
Szlifowanie z dokładnością mikrometrową pomaga ograniczyć drgania i bicie przy wysokich prędkościach obrotowych wrzeciona.
Sztywny rdzeń
Chroni delikatne ostrze przed ugięciem i złamaniem pod naciskiem posuwu.
Wysoka jakość powierzchni
Zapewnia gładką powierzchnię wewnętrzną otworu, która może ograniczyć potrzebę dodatkowego rozwiercania.
Specyfikacja mikro-wierteł
| Specyfikacja | Zakres / Szczegóły |
|---|---|
| Zakres średnic | Od 0,05 mm do 3,0 mm (dostępne specjalne małe rozmiary) |
| Konstrukcja rowka | Standardowy spiralny, paraboliczny lub prosty |
| Średnica trzpienia | Zwykle znormalizowana (np. 1/8" lub 3 mm) |
| Kąt wierzchołkowy | 118°, 130° lub 135° z podciętym ścinem |
| Tolerancja | Ultraprecyzyjne szlifowanie z dokładnością submikronową |
| Rodzaj operacji | Mikroobróbka CNC przy wysokich prędkościach obrotowych |
Dostępne materiały i powłoki mikro-wierteł
| Materiał / Powłoka | Najlepsze do | Kluczowa zaleta |
|---|---|---|
| Pełny węglik spiekany | Wielkoseryjna mikroobróbka. | Zapewnia sztywność ograniczającą ugięcie i złamanie narzędzia w skali mikro. |
| Stal kobaltowa (HSS-Co) | Wytrzymałe stopy i ręczne prace jubilerskie. | Jest bardziej elastyczna niż węglik, co zmniejsza ryzyko złamania w mniej sztywnych układach. |
| Powłoka TiAlN | Obróbka na sucho i stopy żarowytrzymałe. | Zmniejsza tarcie, dzięki czemu mikroskopijne wióry przesuwają się w rowkach bez upychania. |
Pełny węglik spiekany zapewnia sztywność w wielkoseryjnej mikroobróbce, HSS z kobaltem zwiększa elastyczność w mniej sztywnych układach, a TiAlN zmniejsza tarcie przy obróbce na sucho i w stopach żarowytrzymałych. Nasz przewodnik projektowania wierteł CNC omawia mikro-wiertła razem z innymi rodzajami wierteł specjalnych.
Na jakich maszynach stosuje się mikro-wiertła?
Centra mikroobróbcze CNC
Szybkoobrotowe maszyny o niskim poziomie drgań, przeznaczone do obróbki z dokładnością submilimetrową.
Tokarki typu szwajcarskiego
Umożliwiają wielkoseryjną produkcję miniaturowych części walcowych dla medycyny i lotnictwa.
Precyzyjne wiertarki stołowe
Szybkoobrotowe, czułe wiertarki stołowe z ręcznym posuwem, stosowane w zegarmistrzostwie i jubilerstwie.
Zastosowania i branże mikro-wierteł
Płytki drukowane (PCB)
Wierci przelotki do połączeń elektronicznych, ograniczając rozwarstwianie płytek z laminatu szklano-epoksydowego.
Urządzenia medyczne
Wykonuje kanały mikroprzepływowe i precyzyjne otwory w narzędziach chirurgicznych i implantach – to kluczowe zadania w produkcji urządzeń medycznych.
Zegarmistrzostwo
Wykonuje mikroskopijne otwory pod sworznie i osie kół w mechanizmach zegarków mechanicznych.
Wtryskiwacze paliwa
Mikronarzędzia wykonują precyzyjne otwory rozpylające w dyszach paliwowych dla motoryzacji i lotnictwa.
Najczęściej zadawane pytania o mikro-wiertła
Jakie jest najmniejsze wiertło w ofercie Bauron?
Standardowa oferta obejmuje średnice od 0,05 mm. Bauron może przeanalizować wymagania dotyczące mniejszych średnic specjalnych dla konkretnego zastosowania w mikroobróbce.
Dlaczego mikro-wiertła mają tak grube trzpienie?
Ostrze skrawające może mieć ułamek milimetra, natomiast trzpień ma standardowy wymiar, np. 1/8 cala lub 3 mm, pasujący do tych samych tulejek zaciskowych co inne wiertła CNC. Pozwala to pewnie zamocować narzędzie w precyzyjnych tulejkach zaciskowych CNC i zapewnia sztywność delikatnego ostrza.
Czy mikro-wiertła można stosować w ręcznym narzędziu obrotowym?
Przy prawdziwej mikroobróbce nie zaleca się pracy ręcznej, zwłaszcza kruchymi wiertłami z pełnego węglika spiekanego. Drobne ruchy, drgania lub nacisk poza osią mogą złamać wiertło, dlatego zaleca się sztywną maszynę stacjonarną.
Jak zapobiegać łamaniu się mikro-wierteł?
Należy stosować sztywną maszynę o minimalnym biciu wrzeciona, cykle wiercenia z wycofywaniem do usuwania wiórów, odpowiedni płyn obróbkowy zmniejszający tarcie oraz posuwy i prędkości dobrane do materiału obrabianego.
Czy Bauron może wyprodukować specjalne mikronarzędzia?
Bauron Tools może przeanalizować specjalne mikro-wiertła z dopasowanymi do zastosowania długościami rowków, geometriami ostrza i powłokami dla komponentów lotniczych, medycznych lub elektronicznych.
